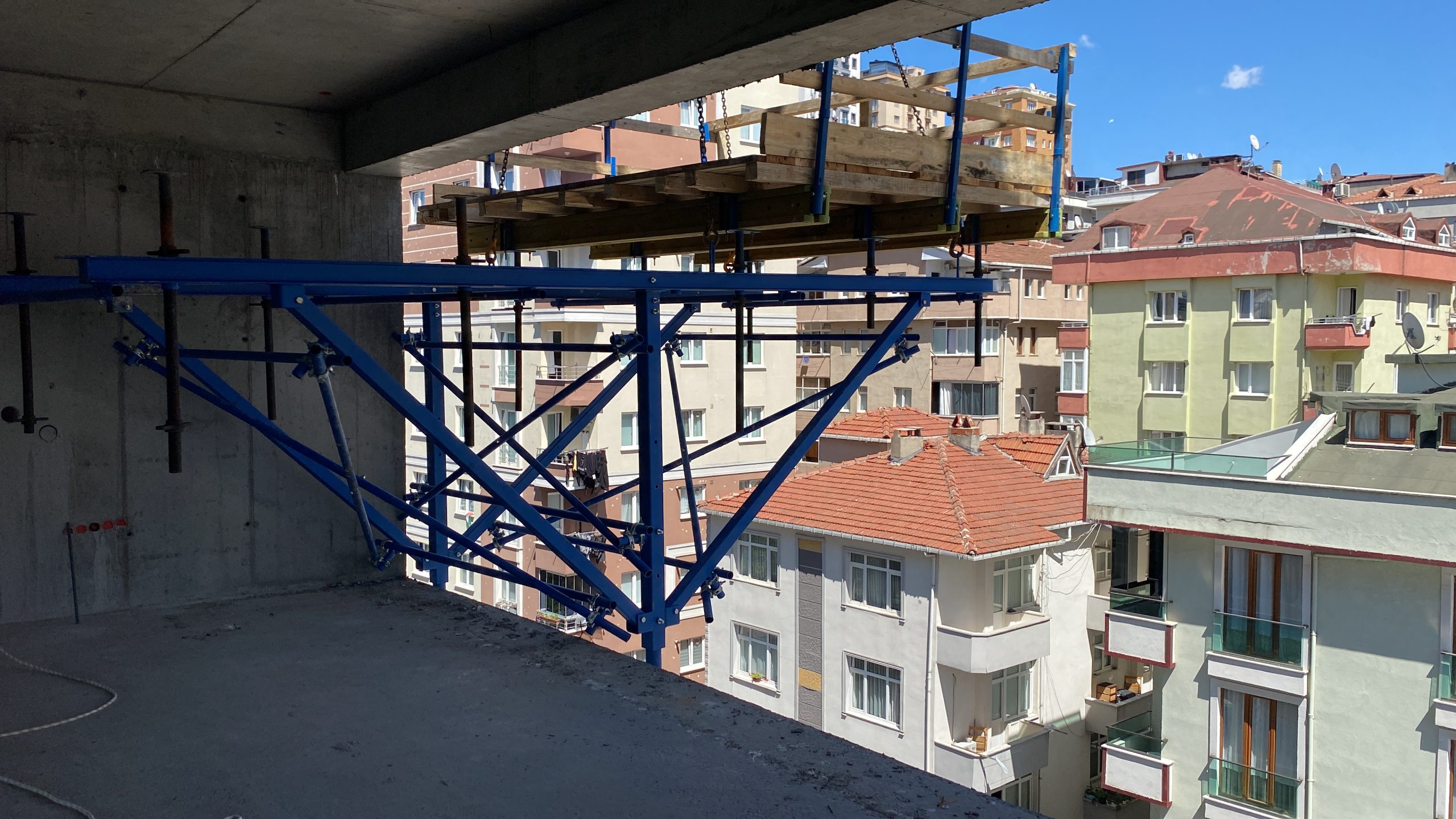

Liftline Malzeme Çıkartma Konsolu

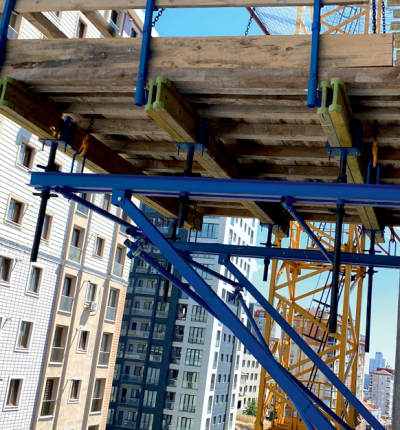

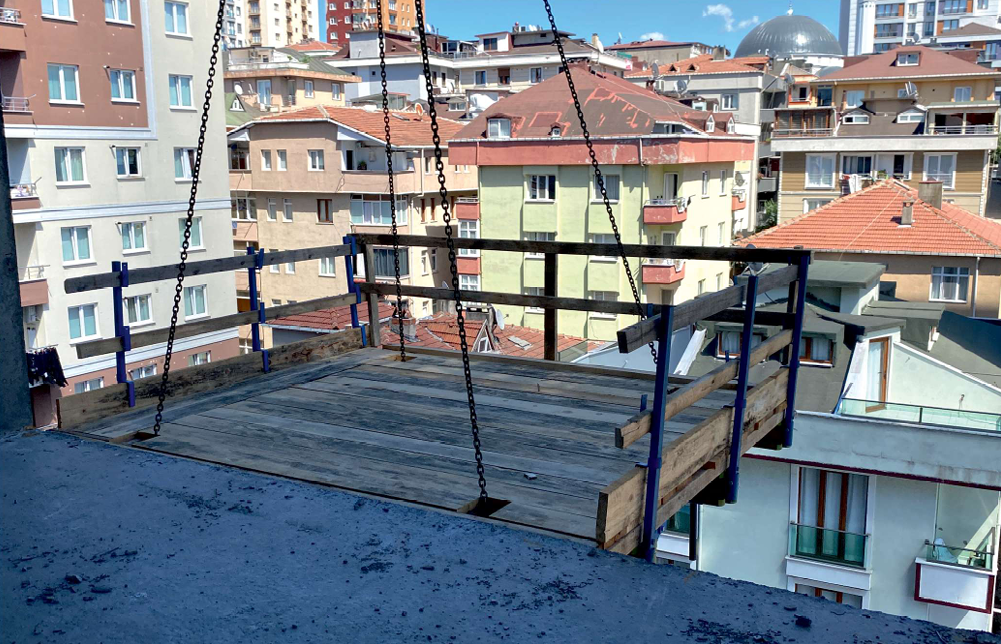

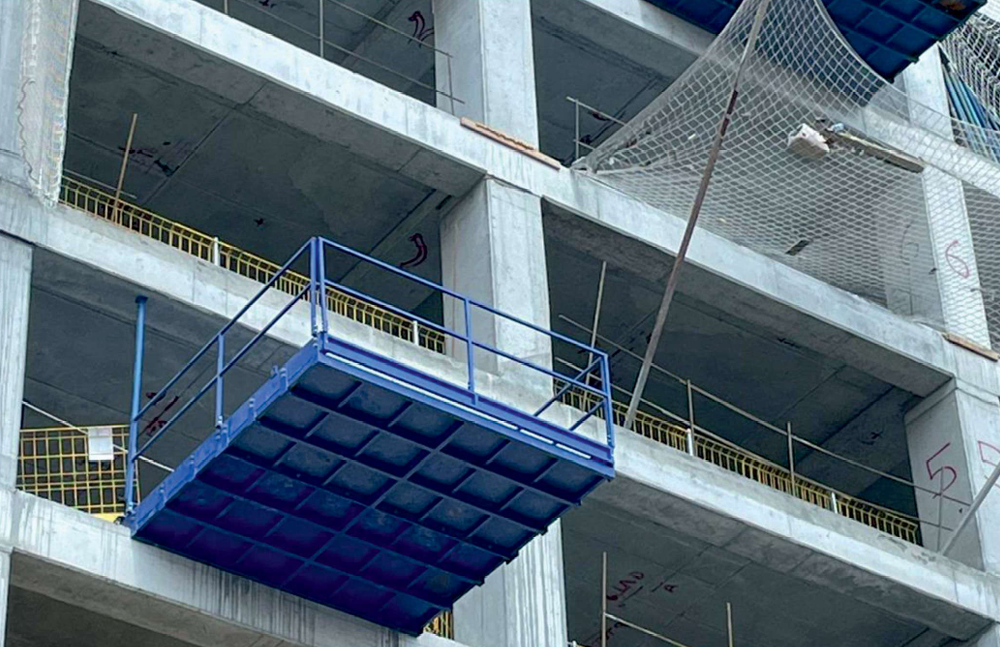

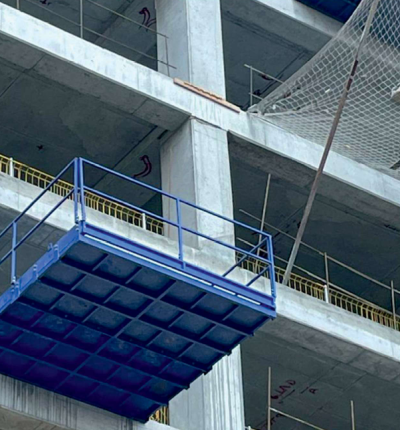

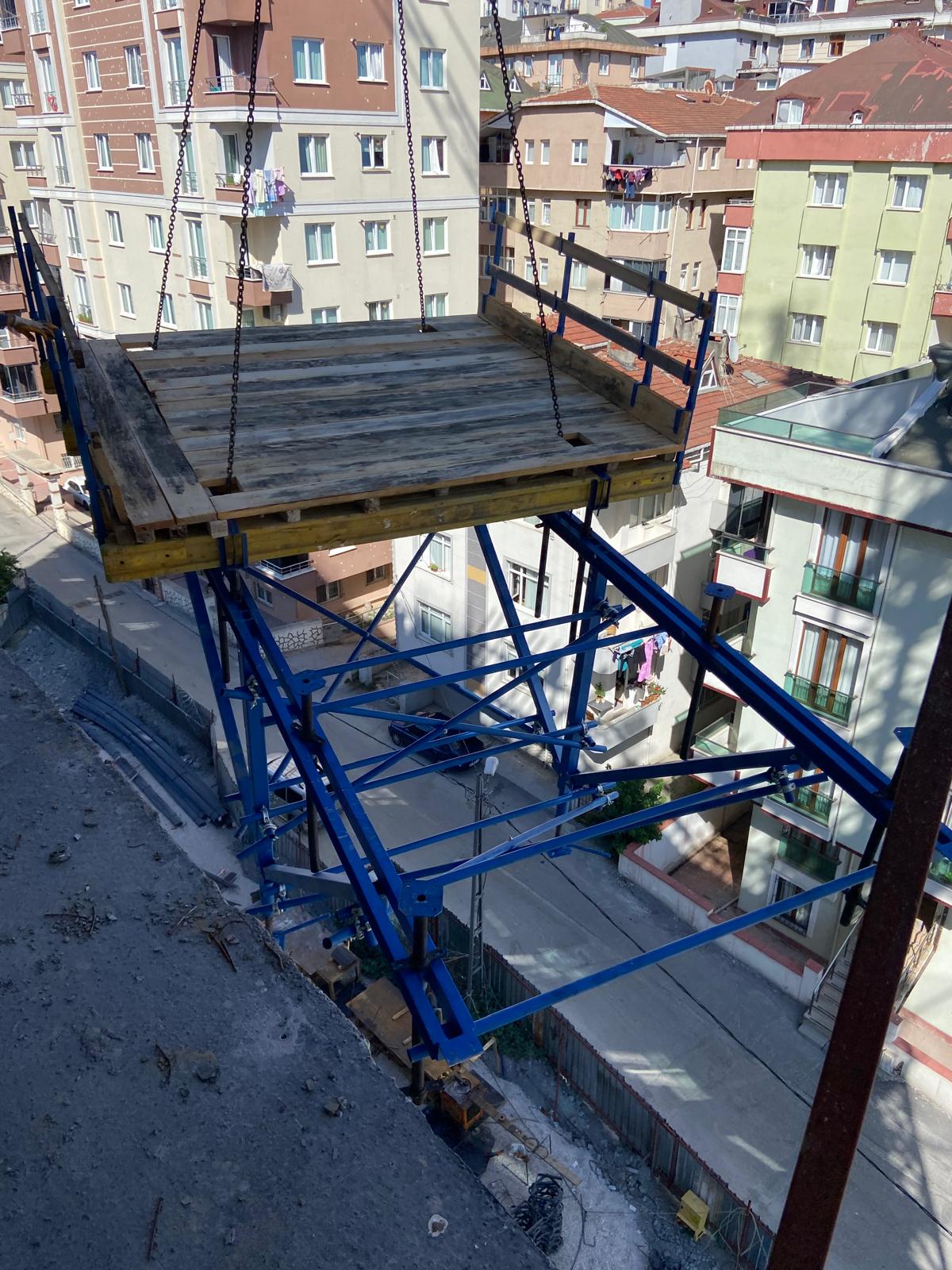

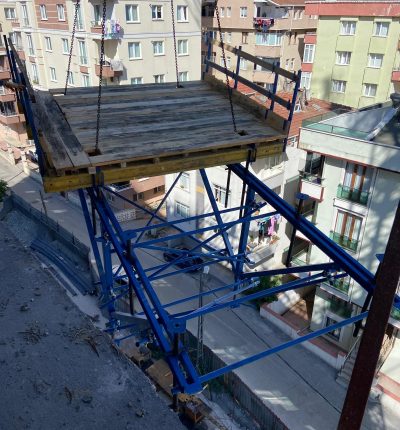

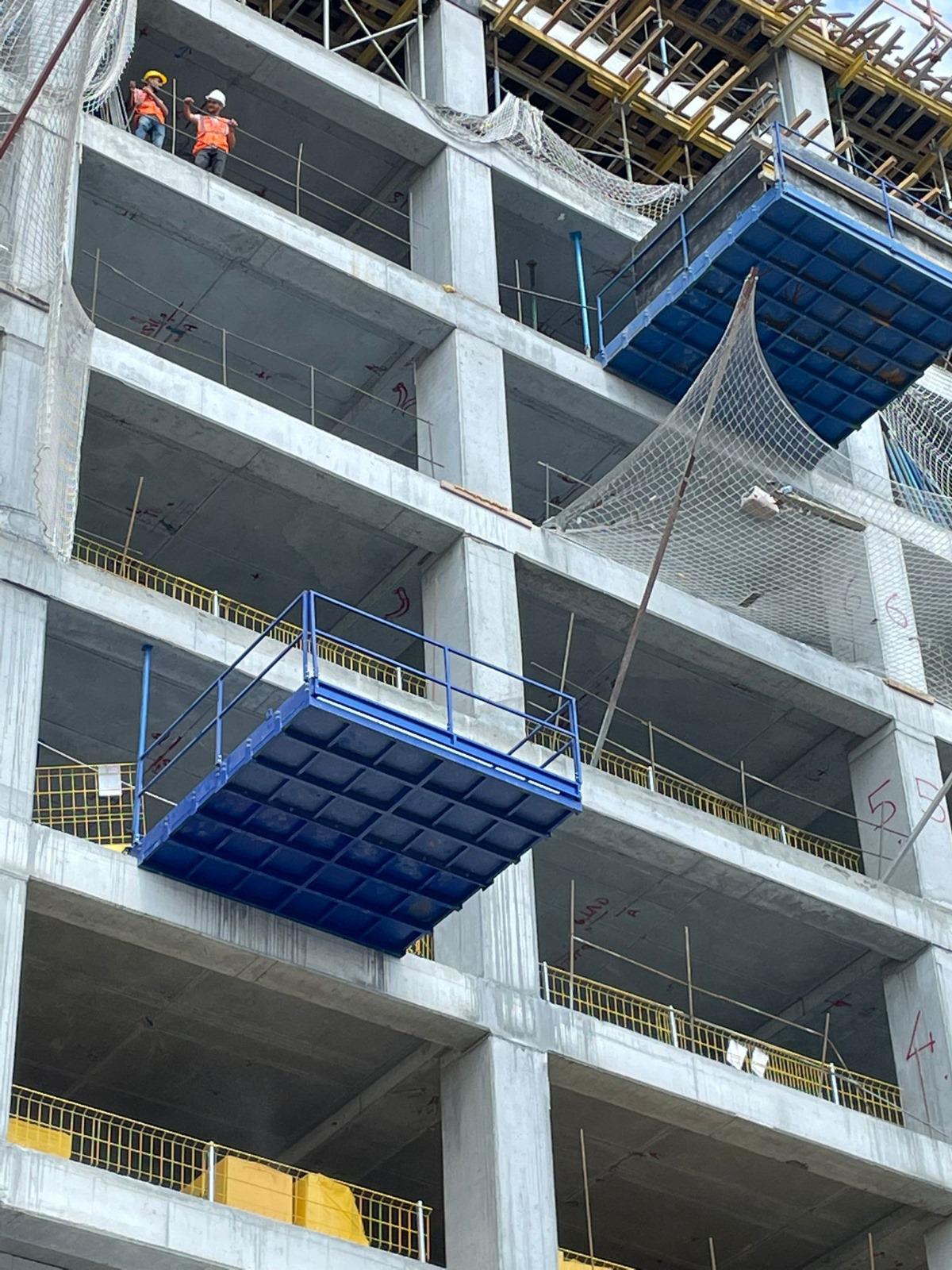

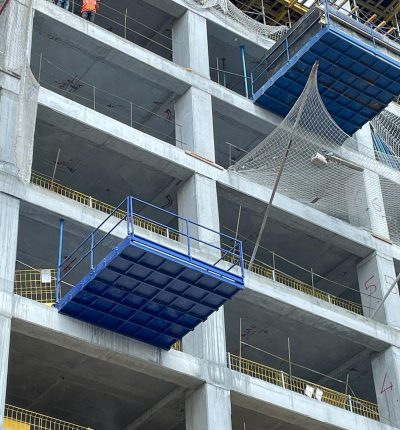

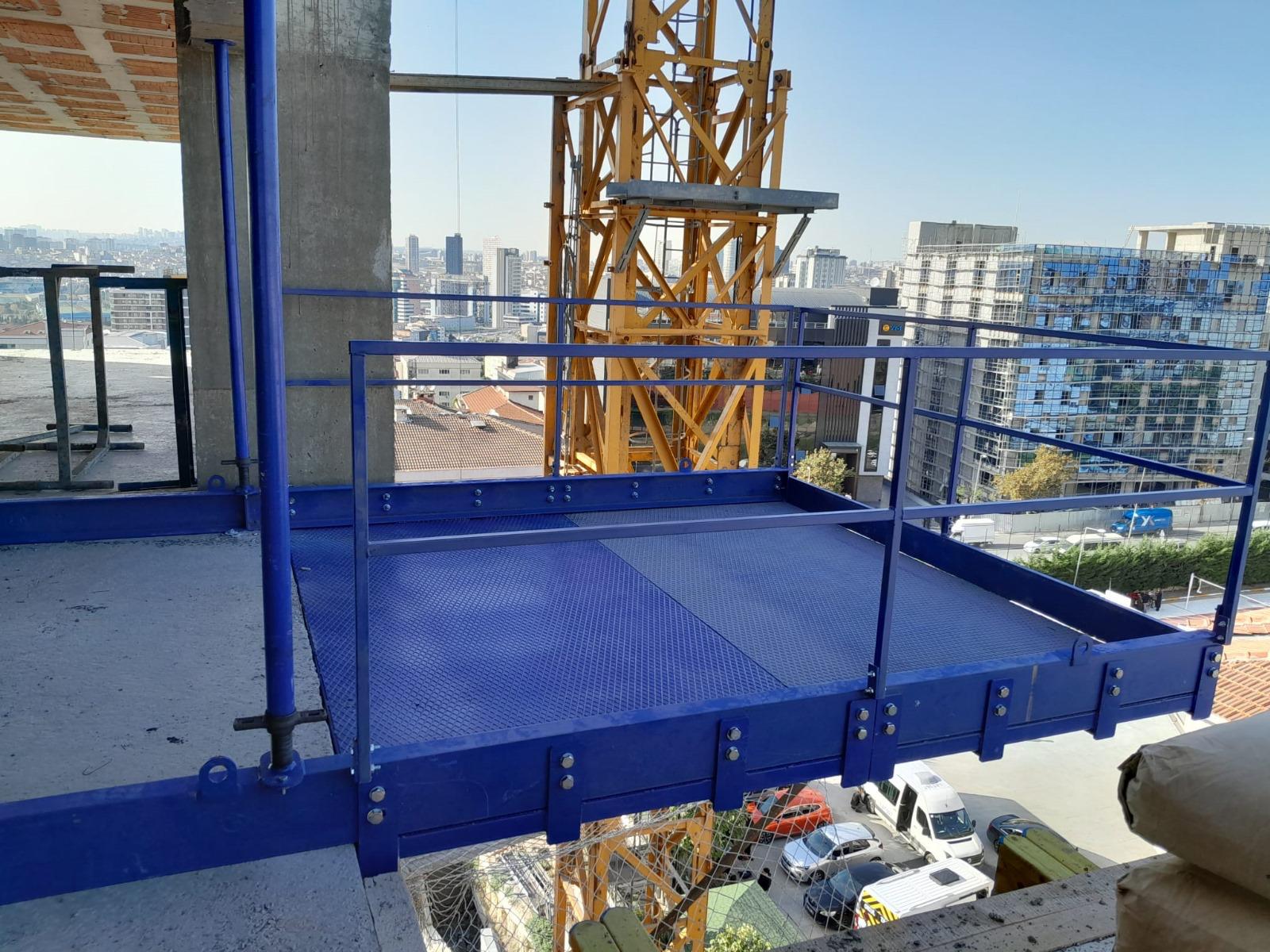

Liftline, yükselen yapılarda katlar arasında malzeme transferini güvenli ve kontrollü şekilde yapmak için tasarlanmış bir malzeme çıkartma konsoludur. Cephe hattının dışına taşan bir platform oluşturur; kule vinci kalıp, iskele ve malzemeyi doğrudan bu platforma indirir ya da buradan alır. Vinçle istenen kata kolayca taşınır ve devam eden projelerde malzeme sirkülasyonunu hızlandırarak şantiye verimini artırır.

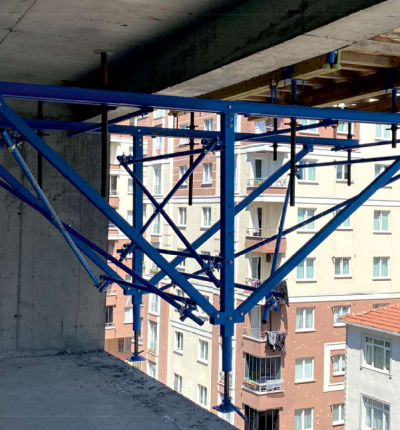

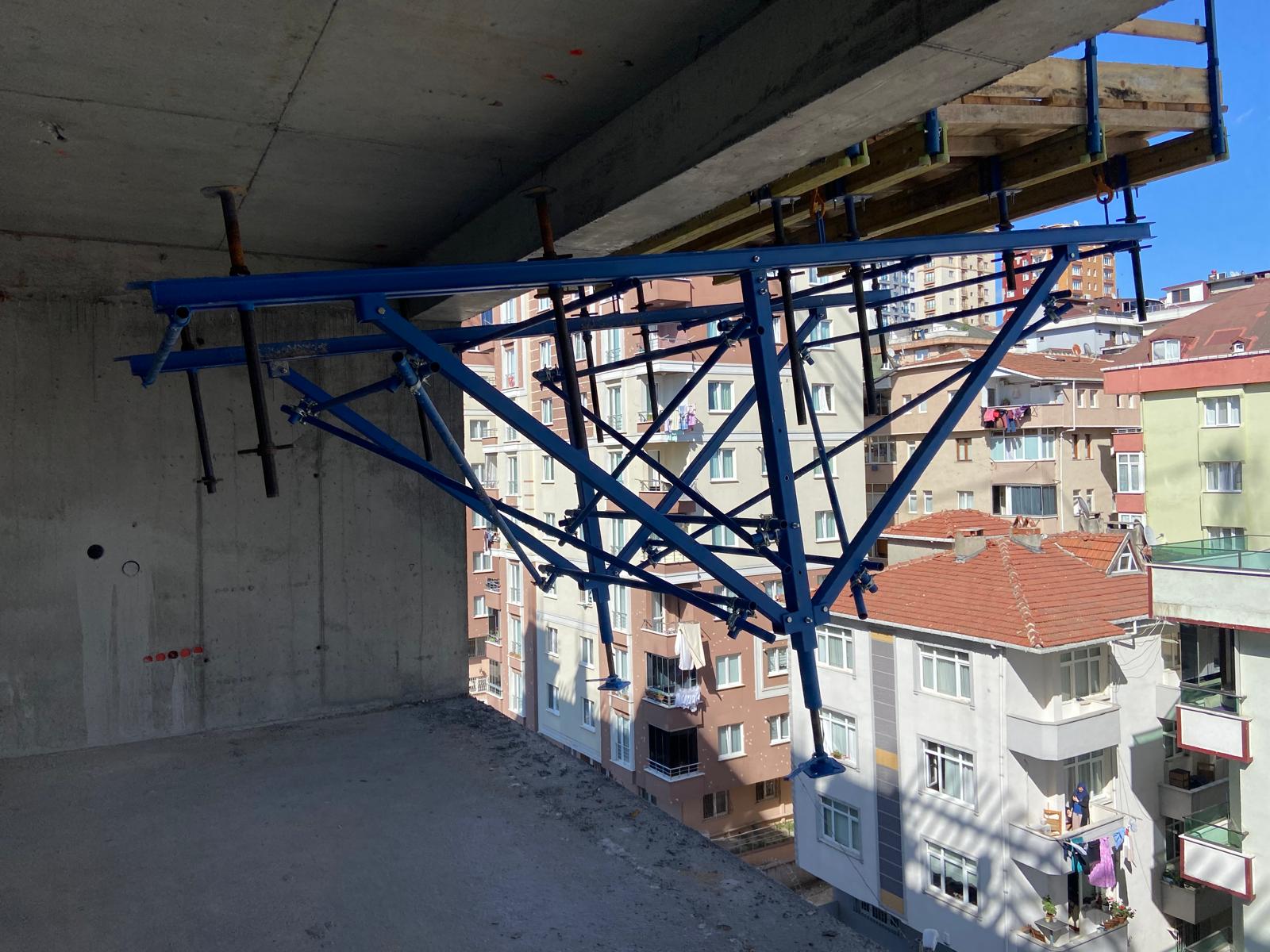

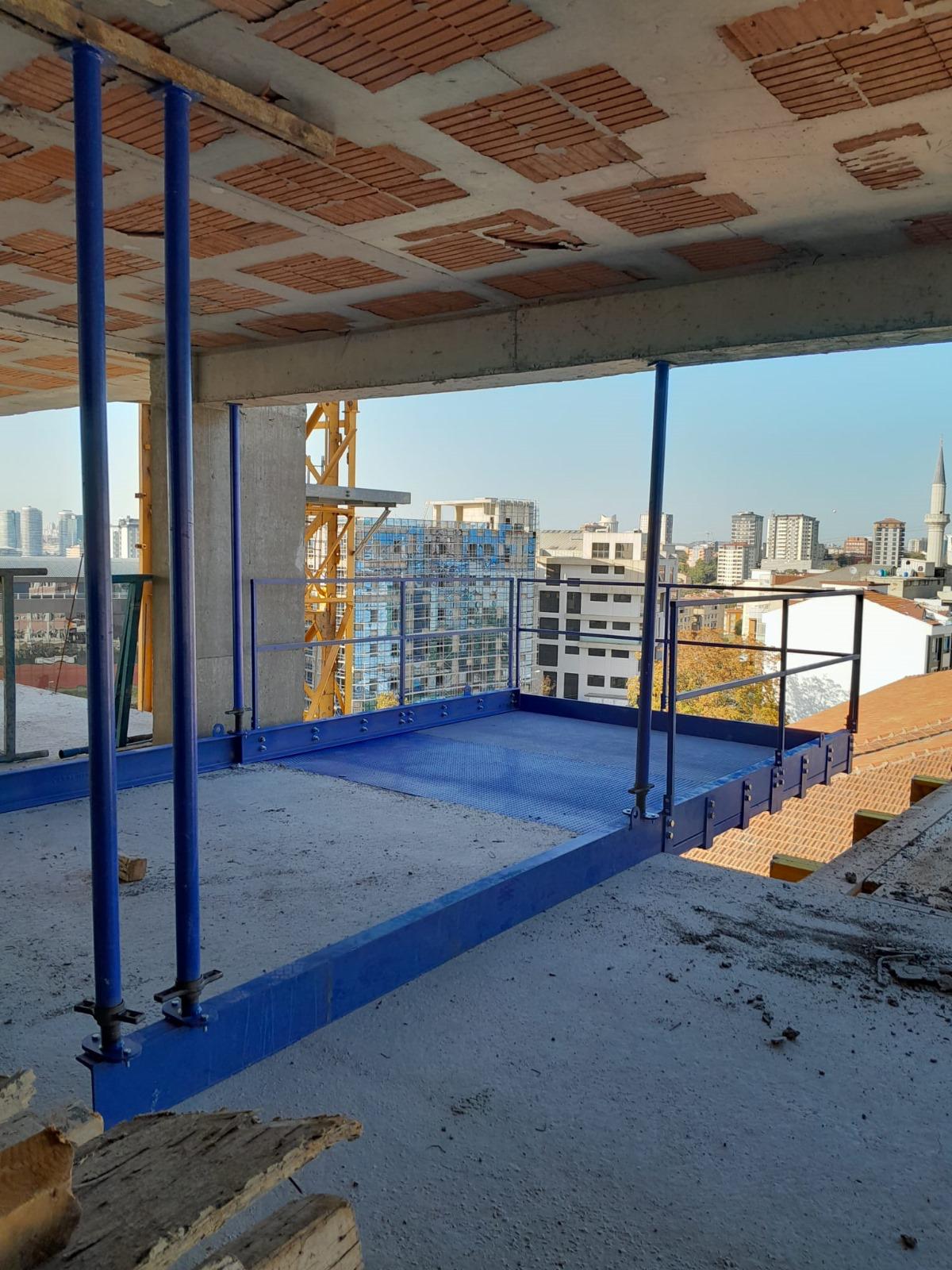

Konsol, alt ve üst döşeme arasına ayar milleriyle sıkıştırılarak sabitlenir; döşeme ya da kiriş altına ankrajlanarak kullanılır. Taşıyıcı dikmeler ve ana kirişler yüksek mukavemetli çelik profillerden fabrikamızda üretilir. Yüzeyler boya öncesi temizleme işleminden geçirilir; talebe göre galvaniz kaplama seçeneği de sunuyoruz. Farklı kat yükseklikleri için iki tipi vardır.
Teknik özellikler
- Standart taşıma kapasitesi: 2,0 ton / 9 m² (istenen kapasitede tasarlanabilir)
- Tip-A çalışma aralığı (kat yüksekliği): 2,70 - 3,60 m
- Tip-B çalışma aralığı (kat yüksekliği): 3,20 - 4,10 m
- Ana kirişler: NPU 100, 6,00 m; ana dikmeler: 100×100 profil

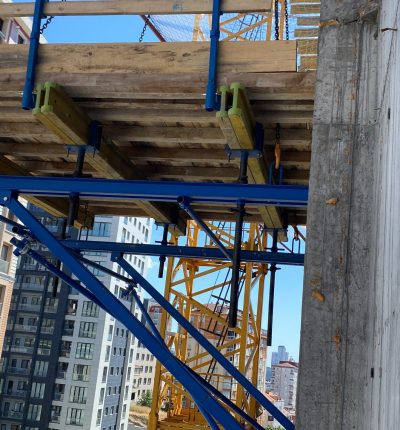

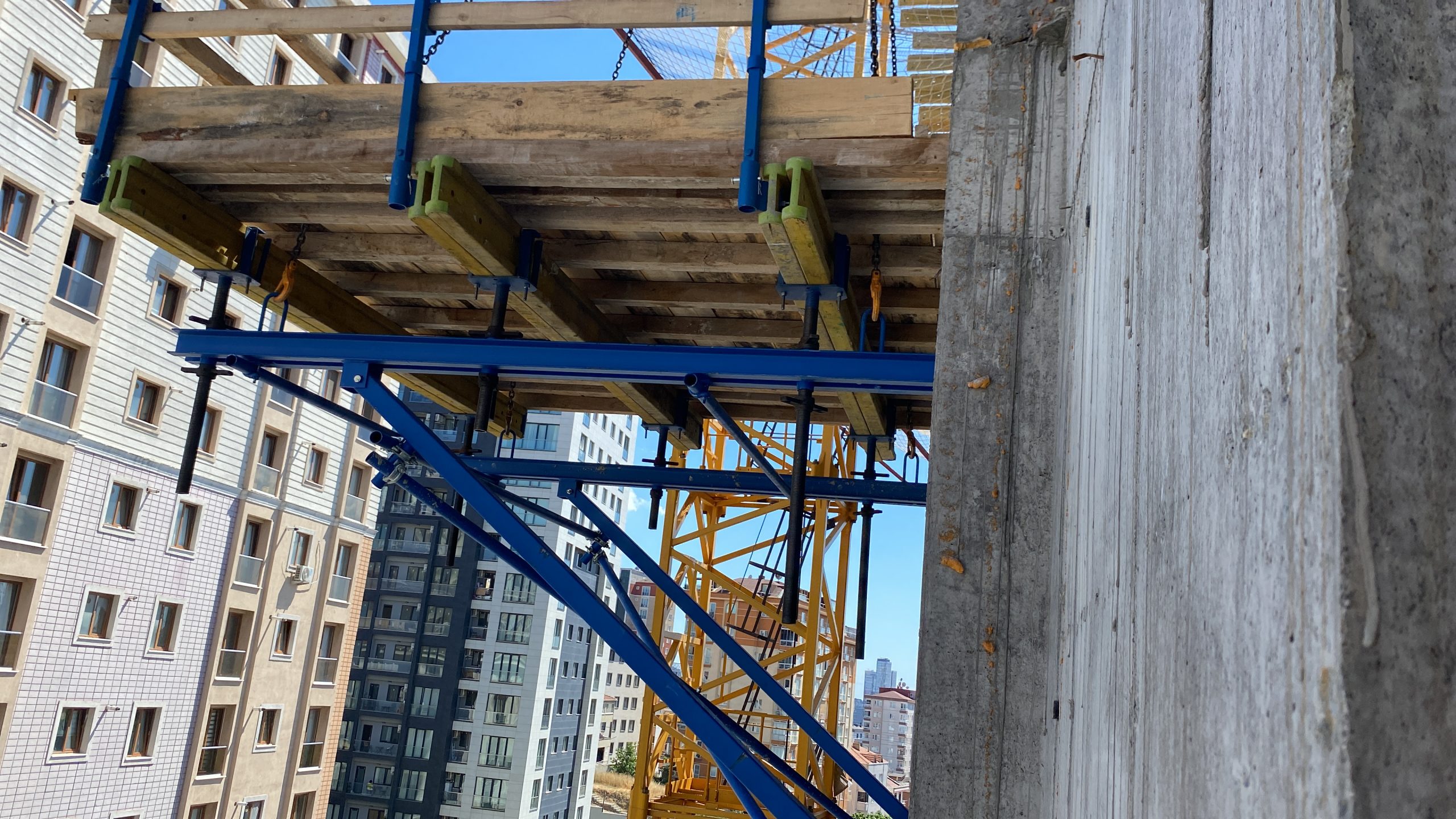

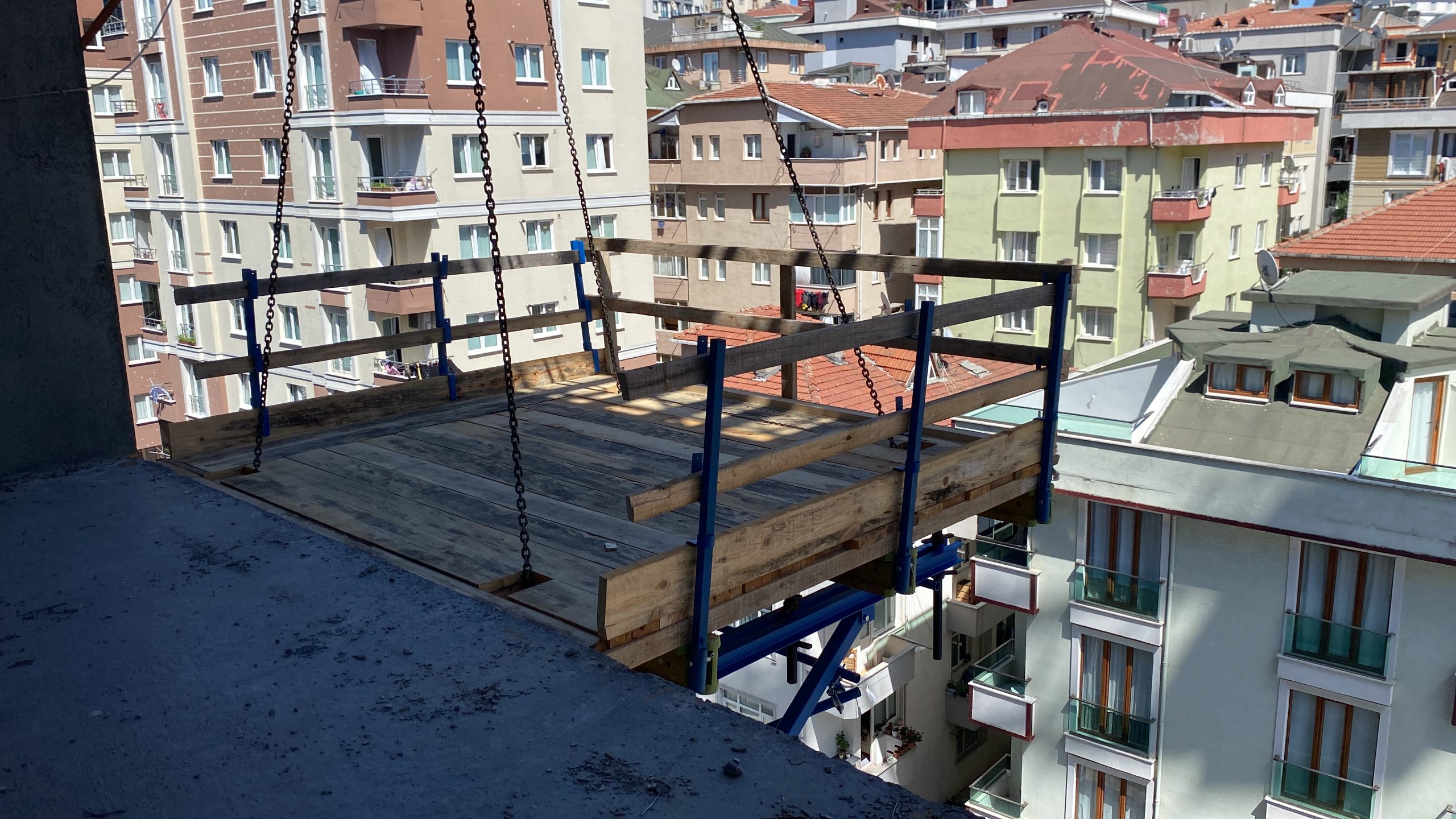

- Platform: H20 kirişler, ızgara ve 5×20 cm zemin tahtası; çevresinde korkuluk
- Sabitleme: ayar milleriyle kiriş ve döşeme arasına sıkıştırma + multi monti vidalar
- Kaplama: boya; talebe göre galvaniz

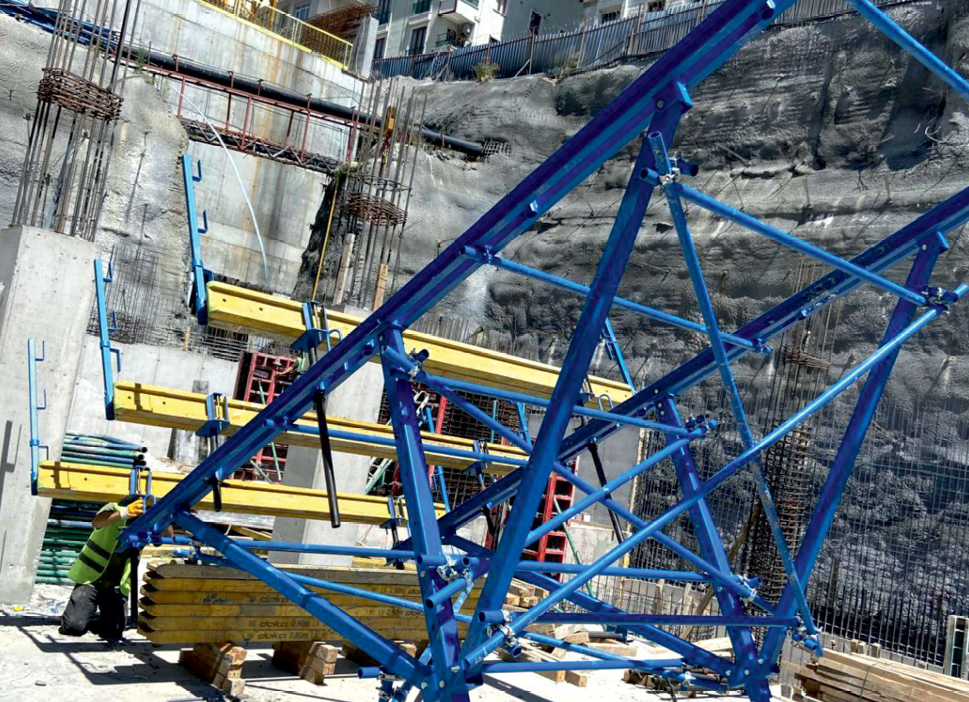

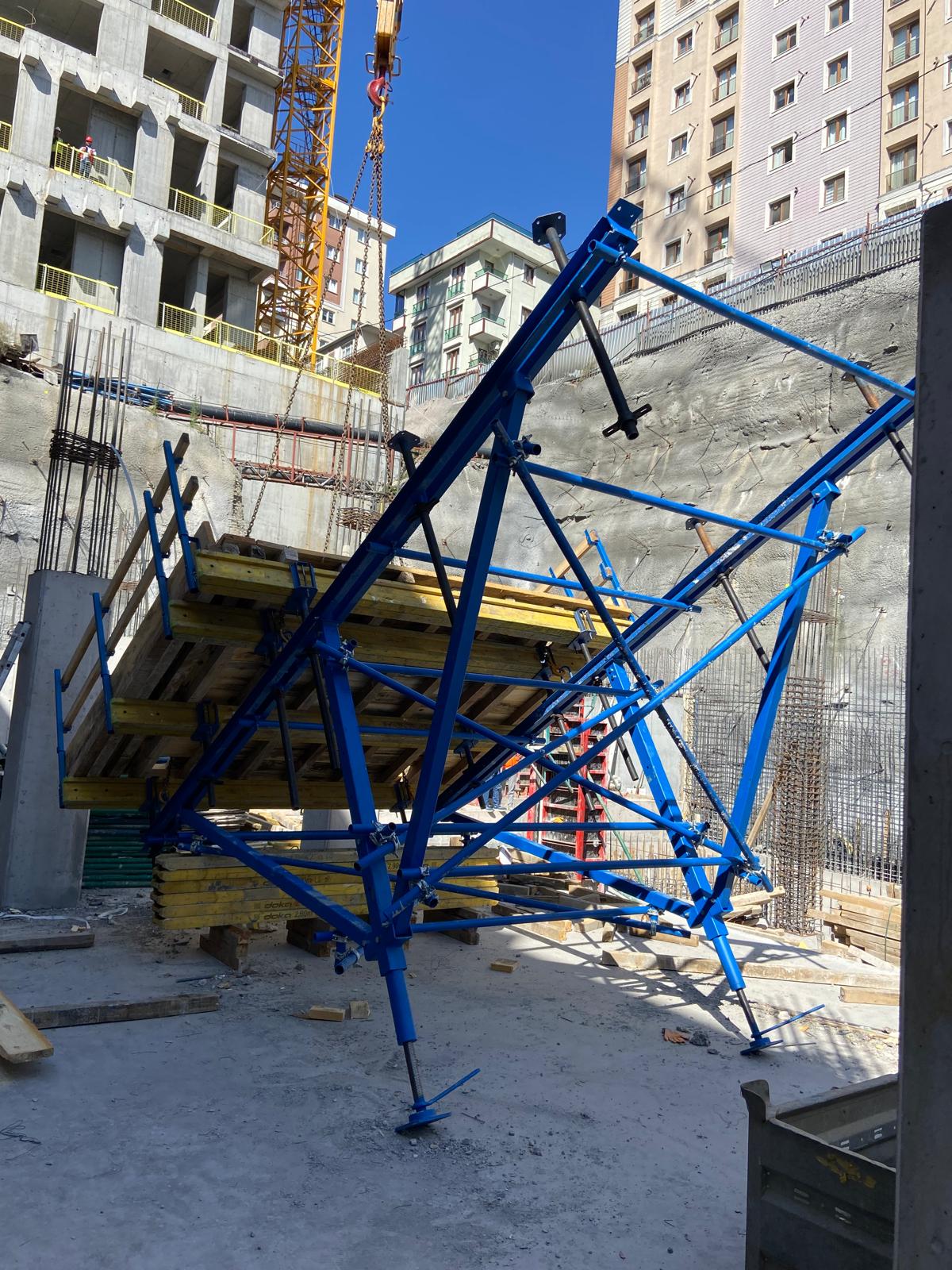

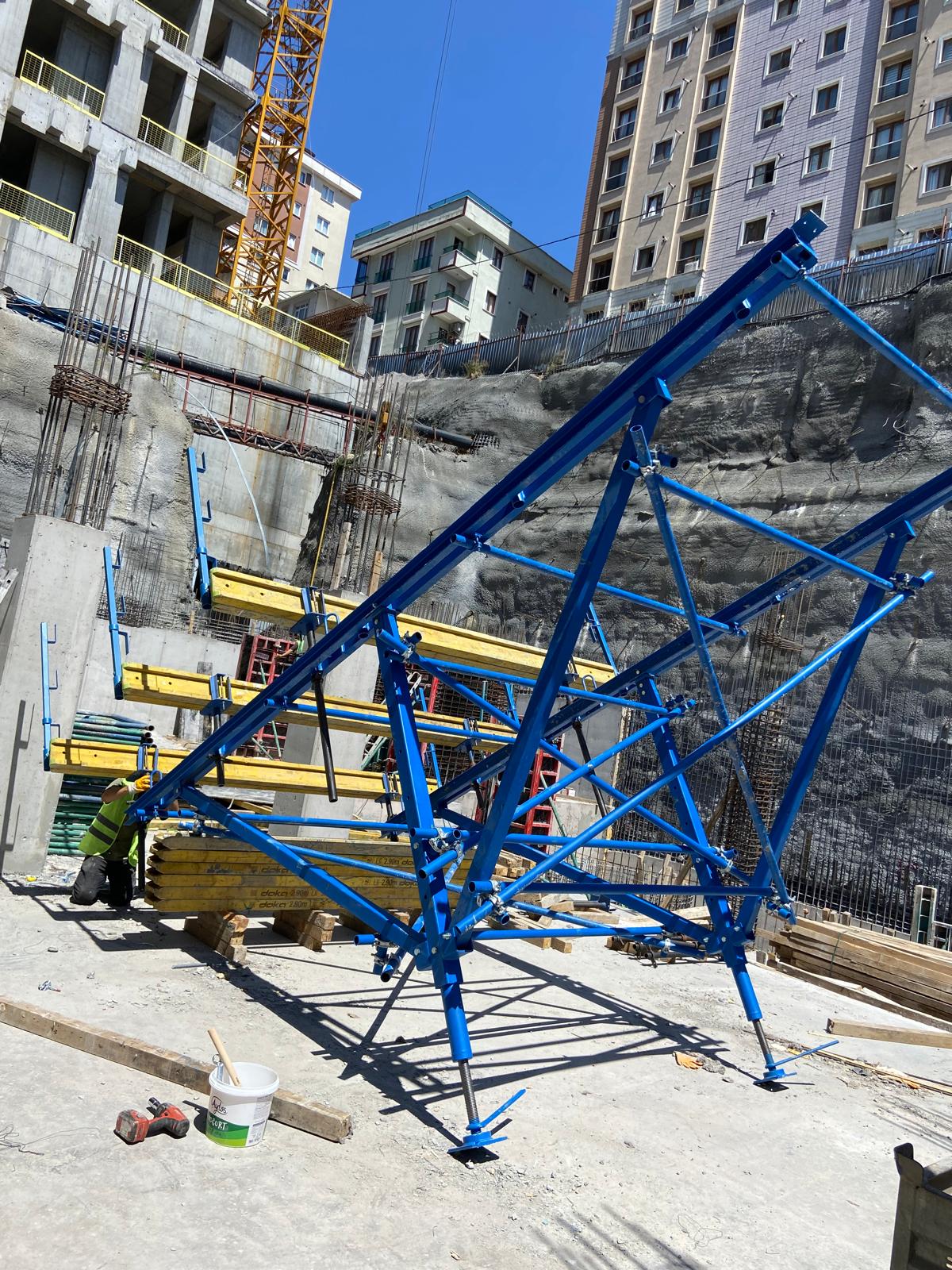

Montaj

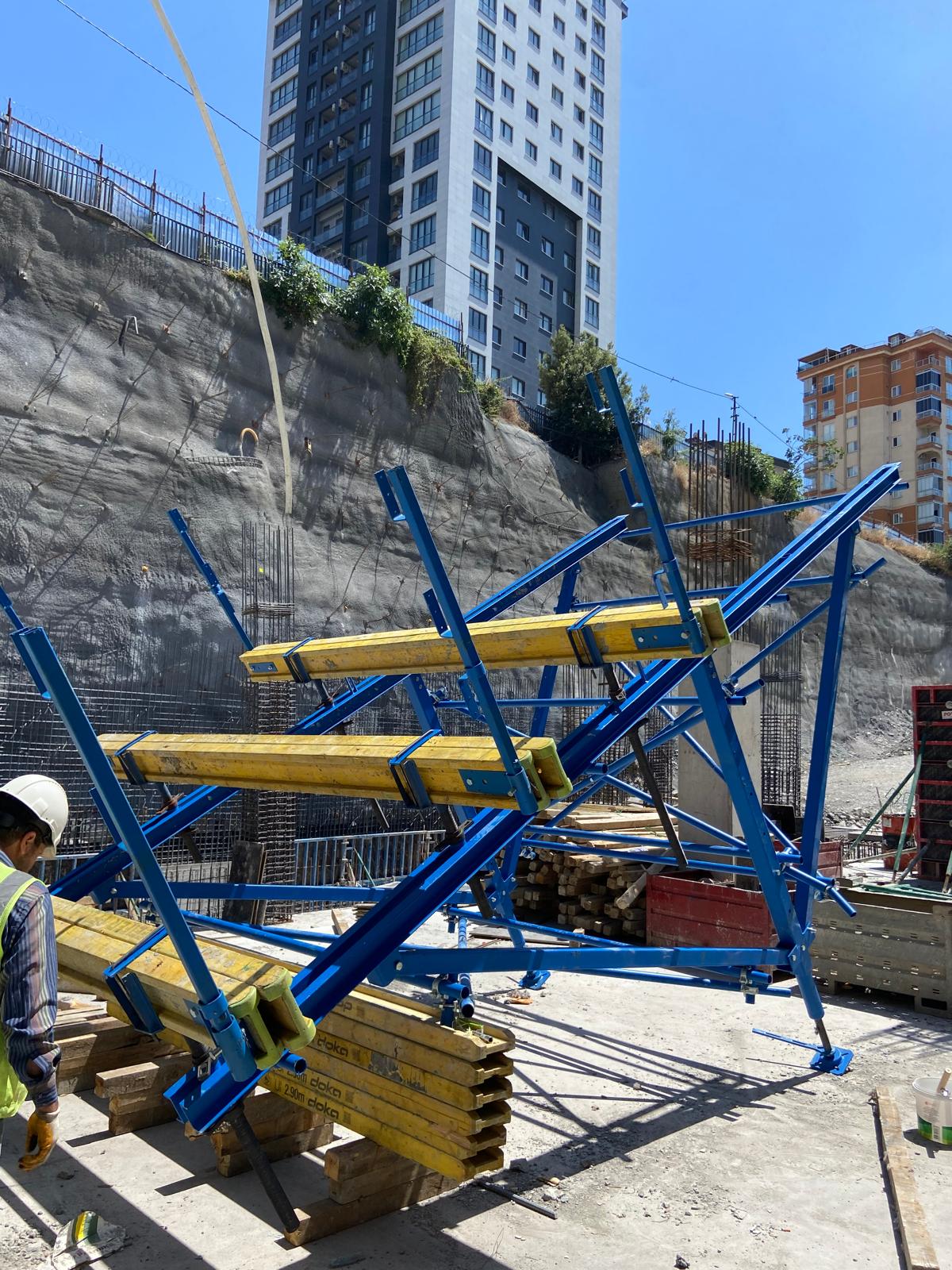

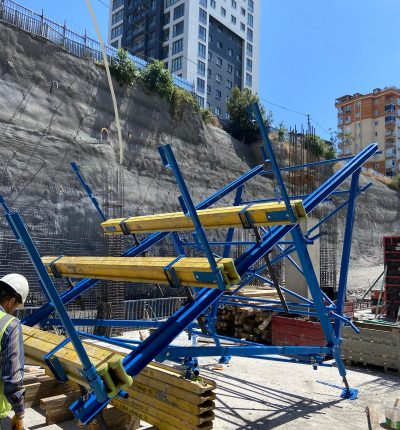

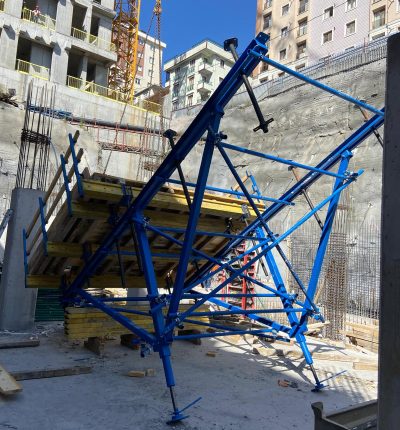

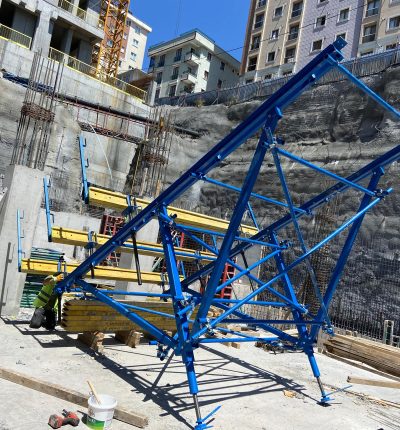

- NPU 100 ana kirişler H20 kirişlerin üzerine, vinç kulpları altta ve aynı tarafta olacak şekilde yerleştirilir.

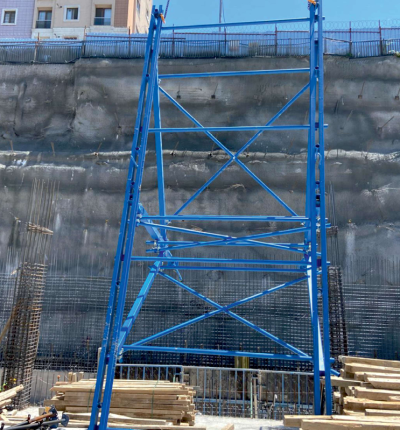

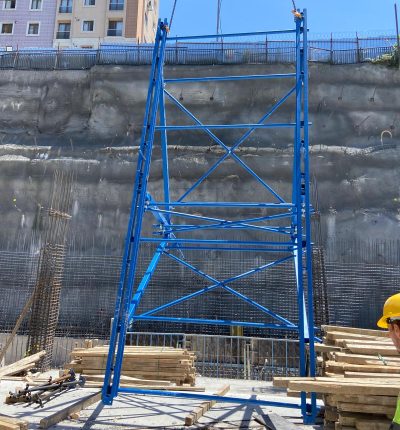

- Ana dikmeler cıvata-somunla kirişlere bağlanır; gönye kontrolü yapılır.

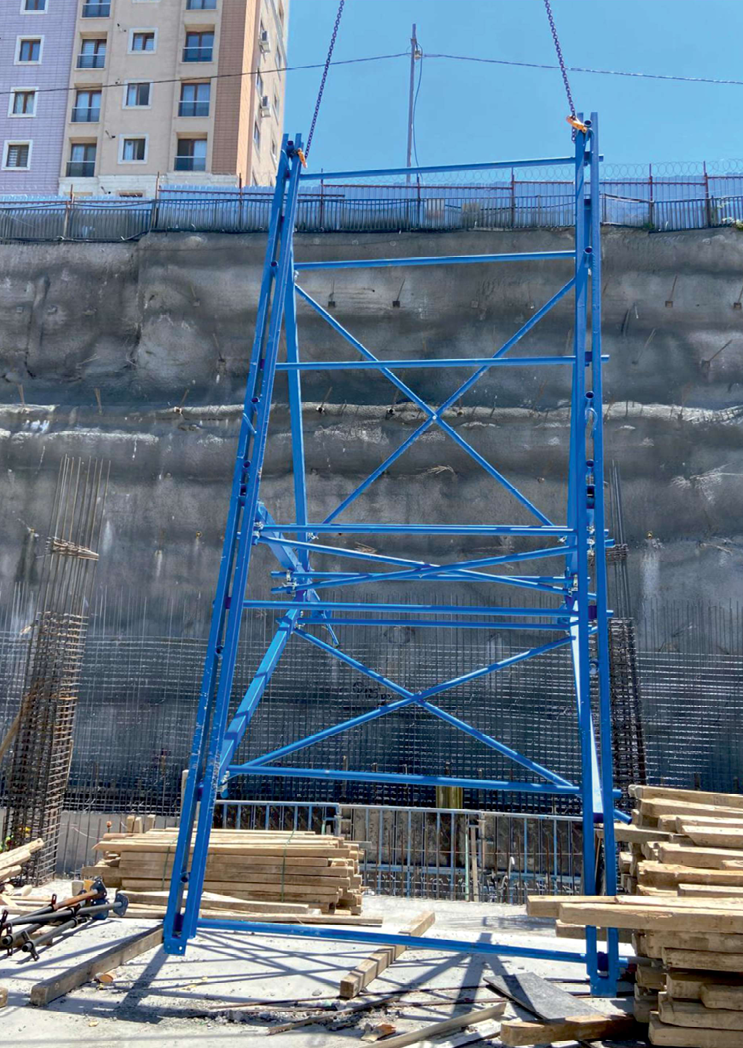

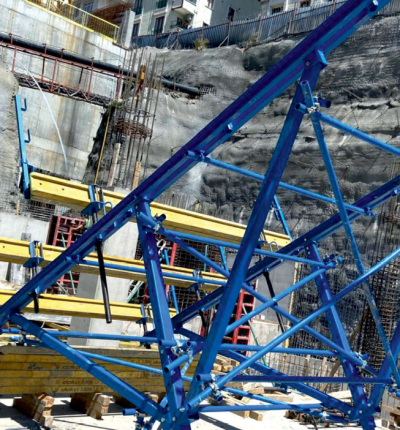

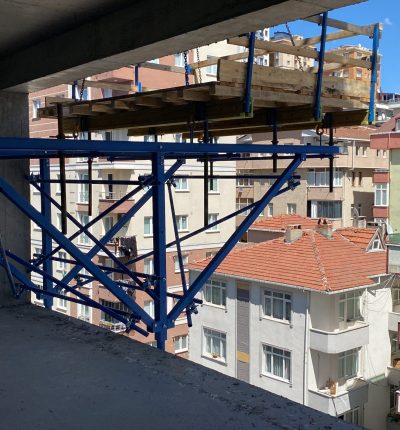

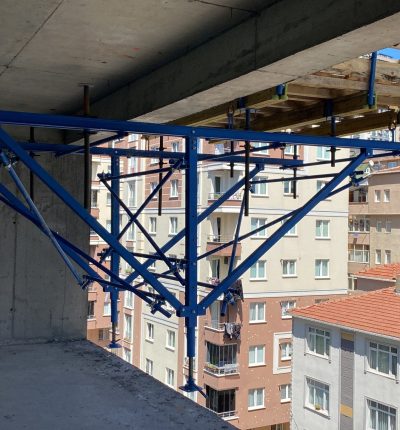

- Dikmeler borularla ve kelepçelerle birbirine bağlanır; kısa ve uzun destekler takılır.
- Çapraz takımlar hareketli kelepçelerle sabitlenir.
- Konsol 180° döndürülür, ayar milleri öne eğik olarak takılır.
- H20 kirişler, korkuluk sacları, ızgara ve zemin tahtaları döşenir.

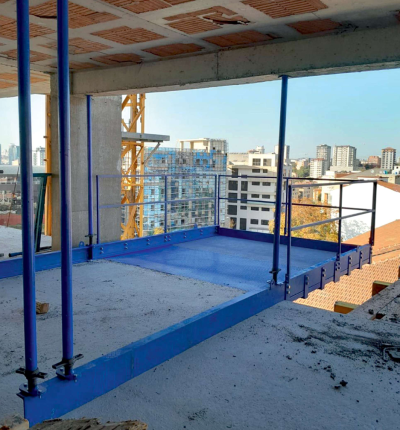

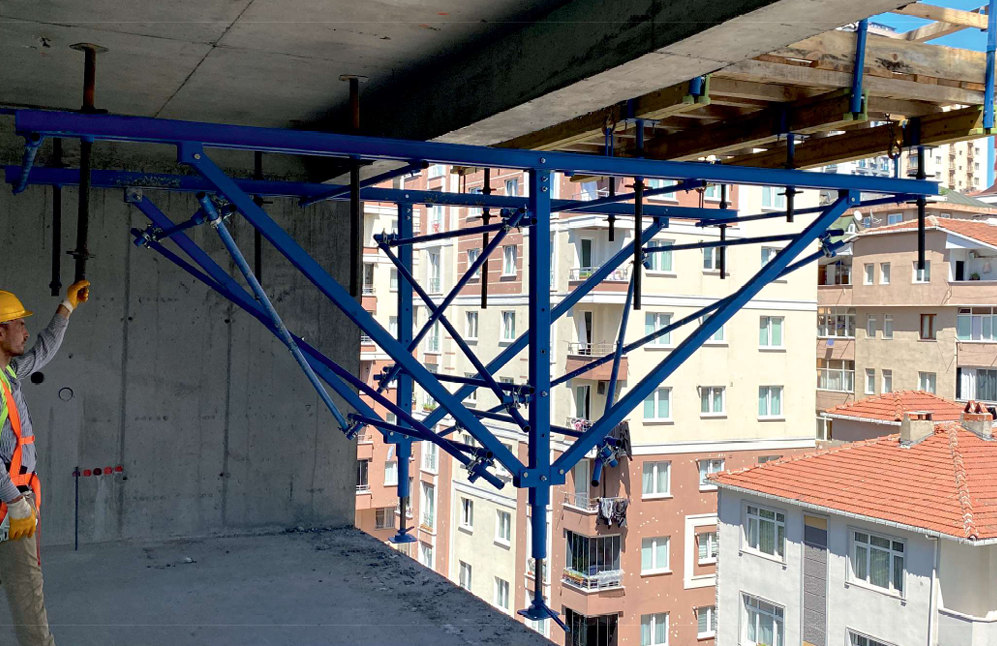

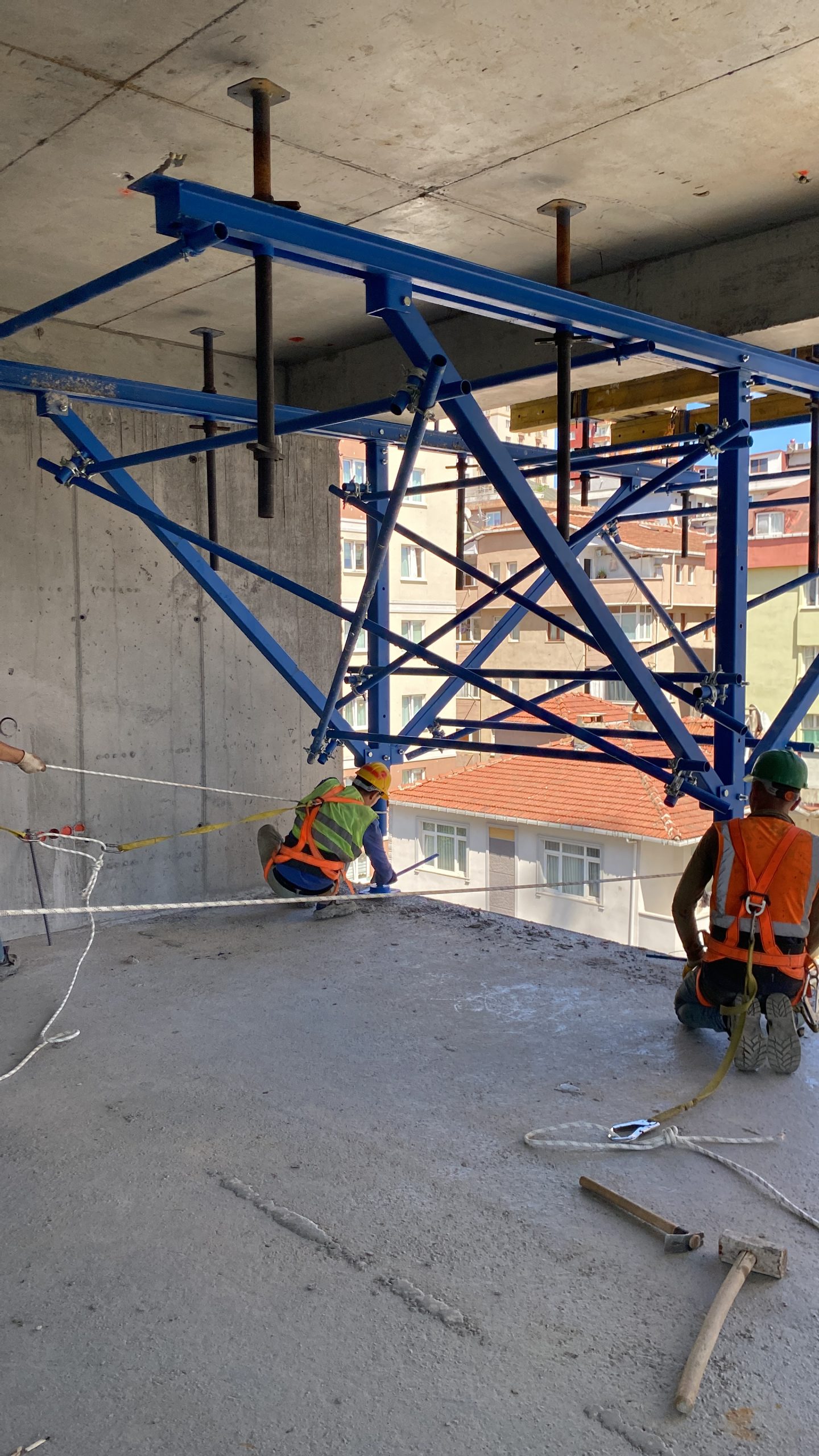

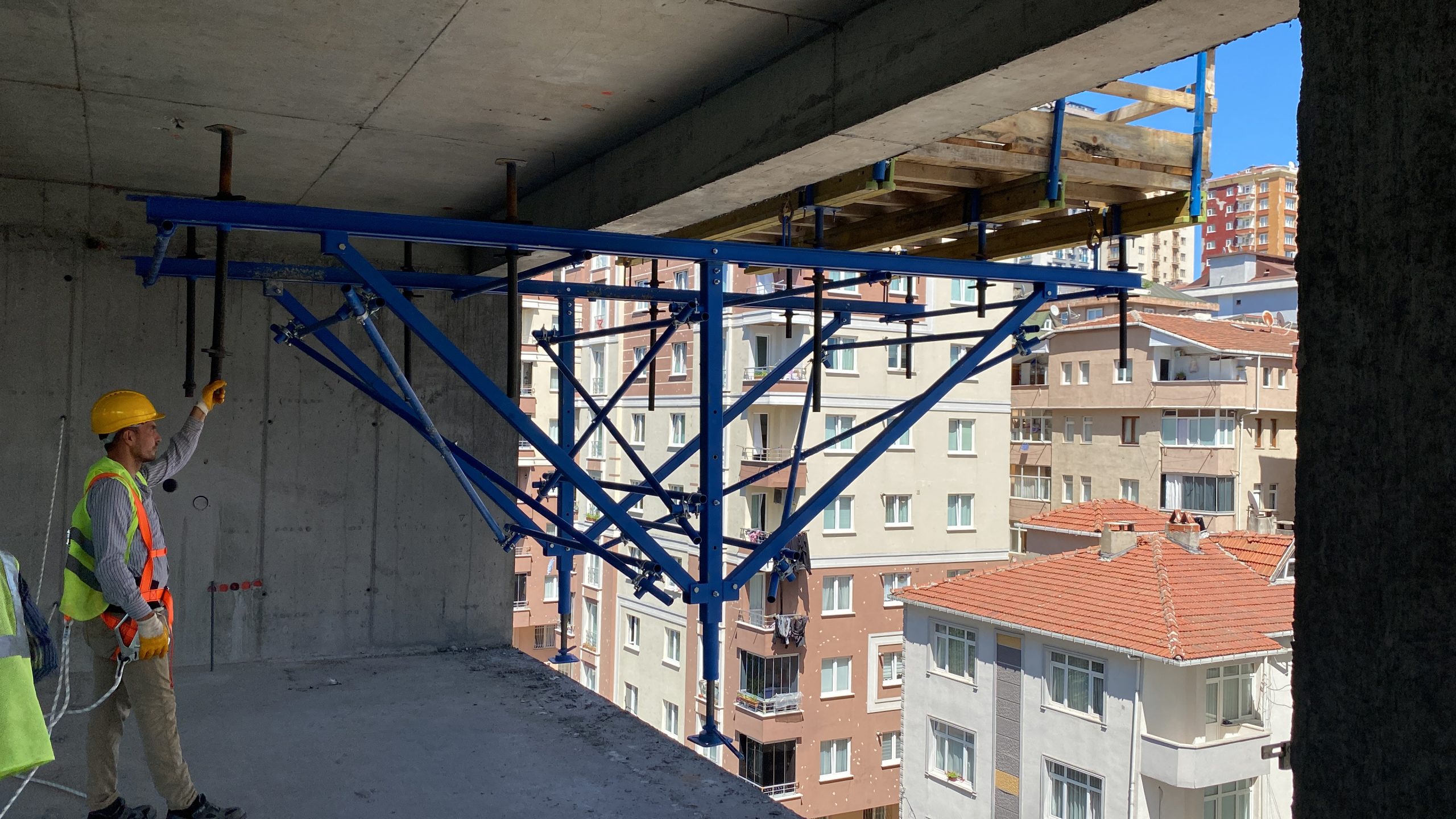

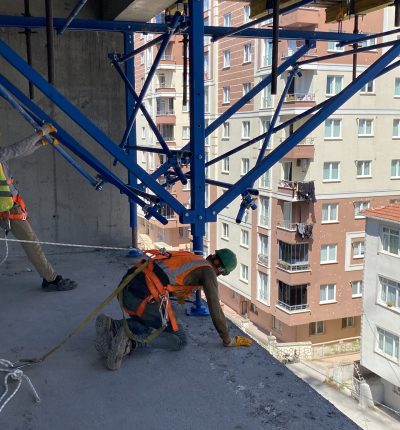

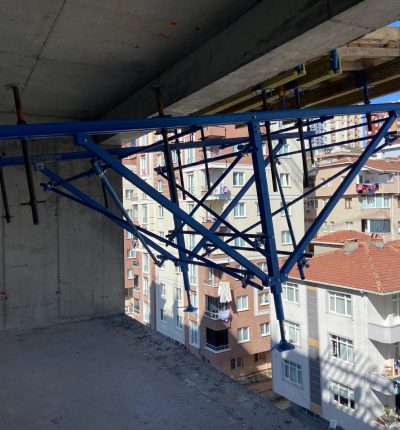

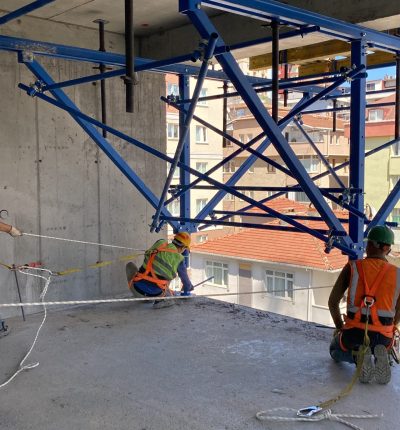

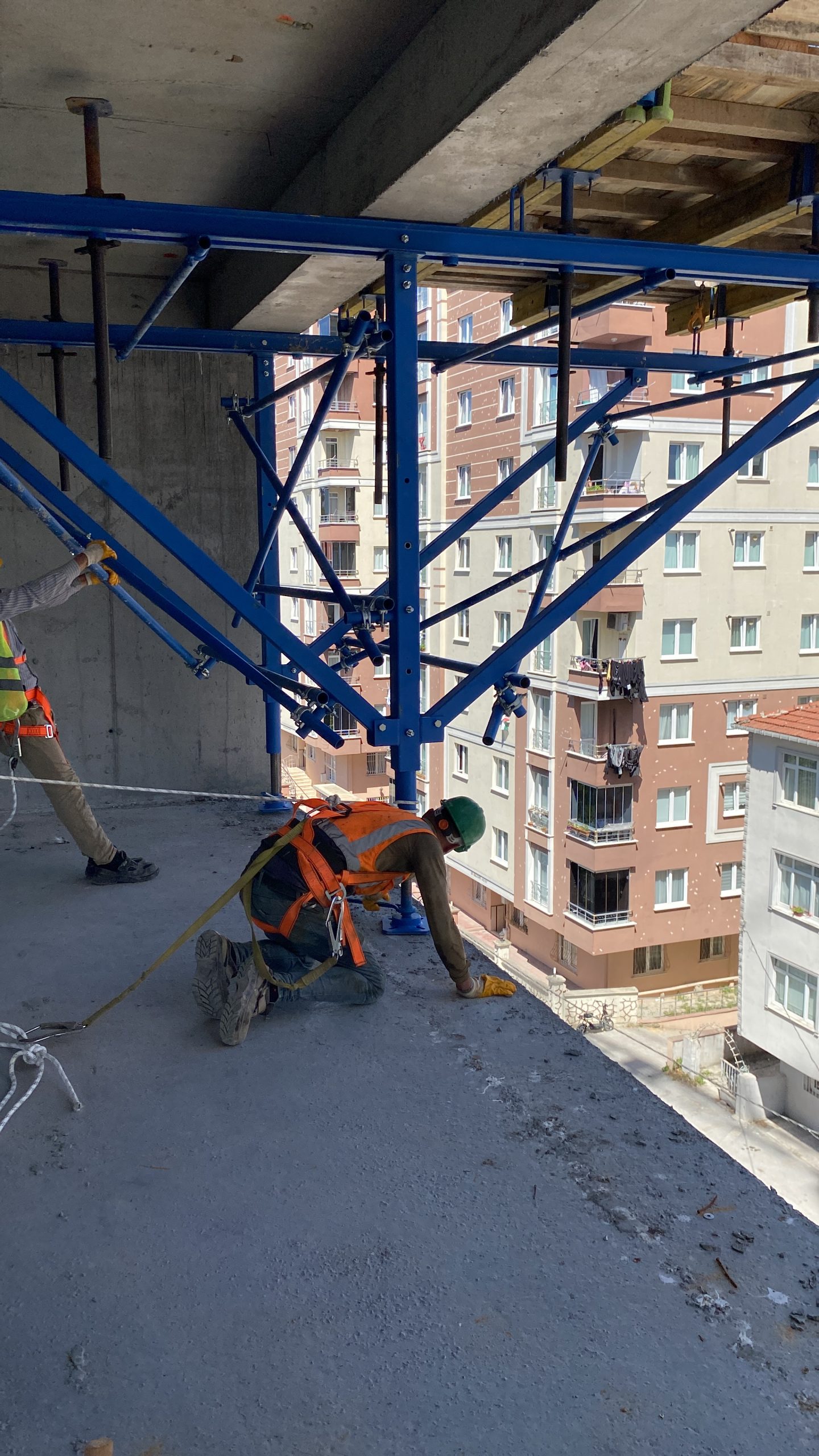

- Platform kule vinciyle uygun kata alınır; ayar milleri açılarak kiriş ve döşeme arasına sıkıştırılır, multi monti vidalarla sabitlenir.
İskele ve kalıp terimlerinin açıklamaları için Terimler Sözlüğü'ne göz atın →
Neden Liftline?
İhtiyaca Göre Kapasite
Standart 2,0 ton / 9 m² kapasite; daha yüksek yük ya da farklı platform ölçüsü için projeye özel tasarlıyoruz.
Hızlı Malzeme Akışı
Vinç malzemeyi doğrudan kata bırakır; merdiven ve asansör trafiği azalır.
Kattan Kata Taşınır
Sökülmeden, vinçle tek parça halinde bir sonraki kata alınır.
İki Kat Yüksekliği Tipi
Standart Tip-A 2,70-3,60 m, Tip-B 3,20-4,10 m kat yüksekliklerine uyar; farklı yükseklikler için tasarlanabilir.
Kolay Sabitleme
Ayar milleriyle alt ve üst döşeme arasına sıkıştırılır, multi monti vidalarla sabitlenir.

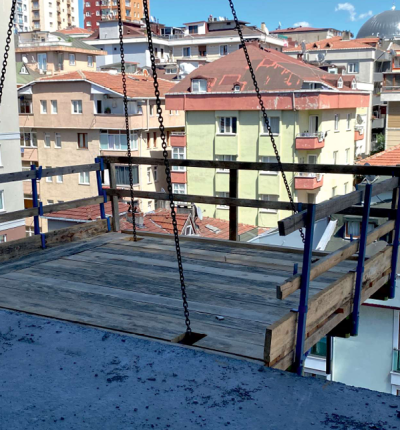

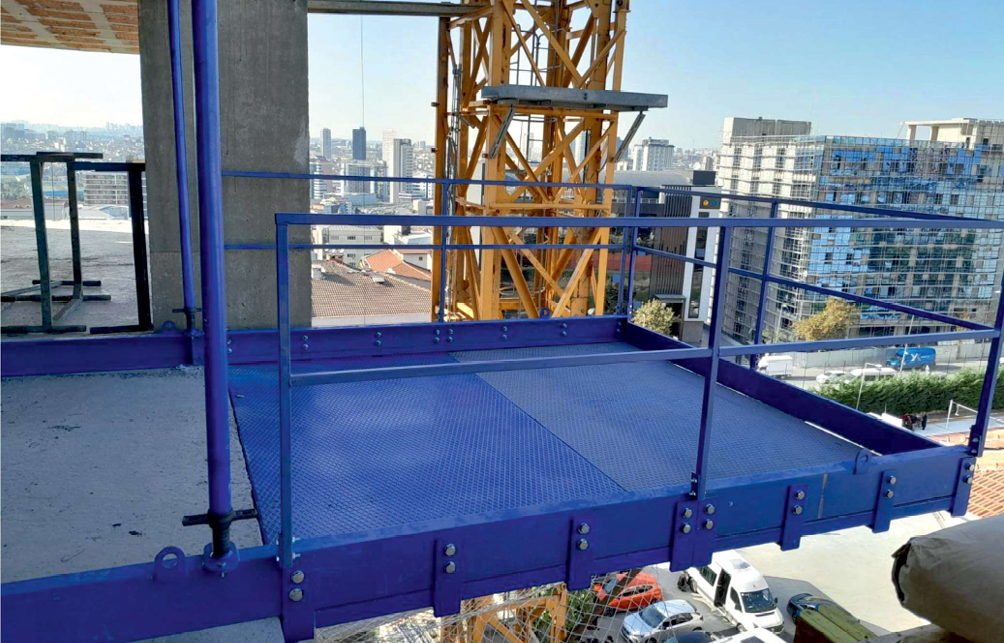

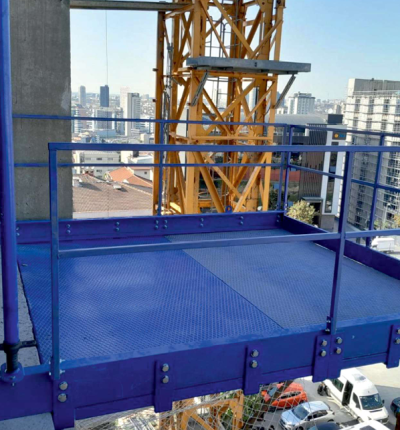

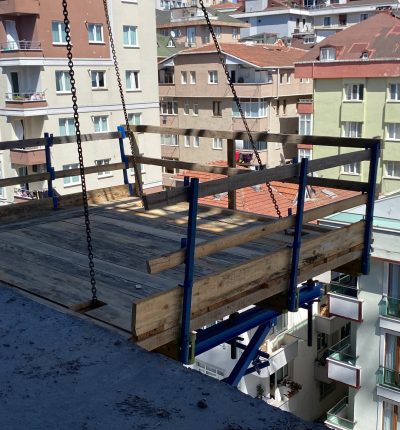

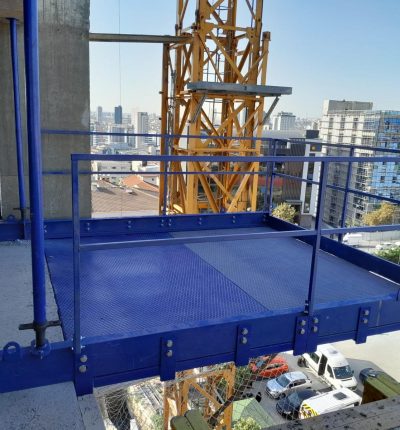

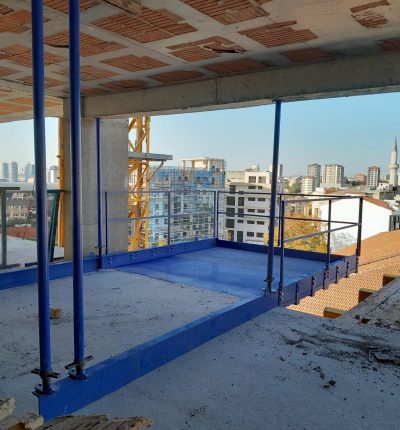

Korkuluklu Platform
Çevresi korkuluklu platform, kenarda güvenli çalışma alanı sağlar.
Kullanım Alanları
- Yüksek konut ve ofis binaları
- Kalıp ve iskele malzemesinin katlar arası transferi
- Kaba inşaat sonrası ince işler malzemesinin kata alınması
- Hastane, otel ve AVM gibi büyük yapılar
- Vinçle malzeme indirilmesi gereken her kat
Taşırken Güvenlik
- Taşımaya başlamadan önce iş güvenliği sorumlusu gerekli önlemleri almalıdır.
- Kaldırmadan önce platformda malzeme bulunmadığı kontrol edilmelidir.

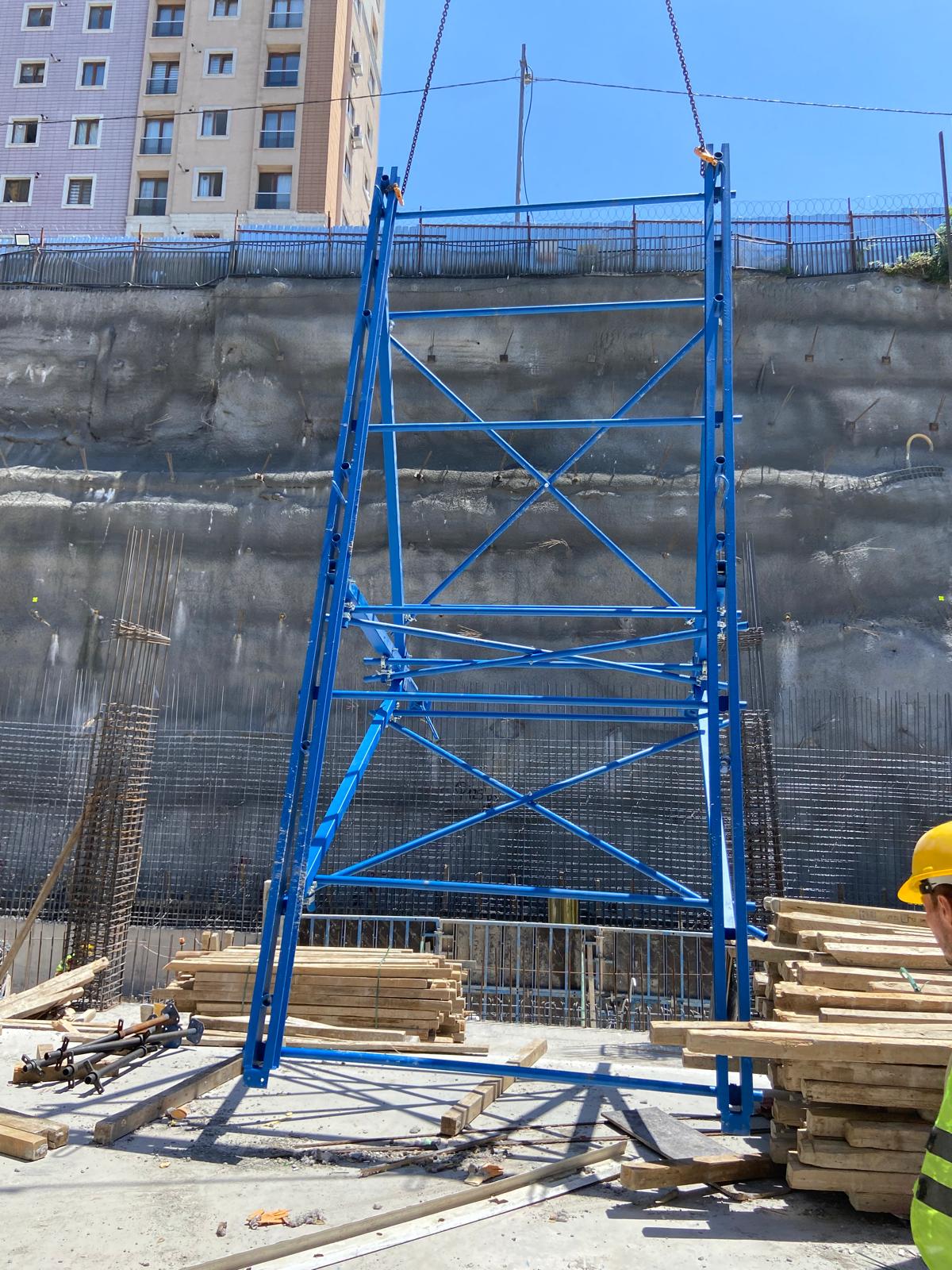

- Sistem ana kiriş üzerindeki kaldırma noktasından vinçle askıya alınmalıdır.
- Taban plakaları ve arka ayar millerindeki bağlantı cıvataları sökülmeli, sabitlemeler gevşetilmelidir.
- Bağlantıları tamamen çözülen sistem vinçle kontrollü biçimde yeni yerine taşınmalıdır.
Kontrol Talimatları
- Kurulum tamamlandıktan hemen sonra sistem denetlenmelidir.
- Kullanım süresince belirlenen aralıklarla düzenli kontroller yapılmalıdır.
- Sistemde herhangi bir değişiklik ya da ilave yapıldığında yeniden kontrol edilmelidir.
- Deprem, şiddetli rüzgâr ve benzeri olaylardan sonra ayrıntılı inceleme yapılmalıdır.
- Platform, projesinde belirtilen taşıma kapasitesinin üzerinde yüklenmemelidir.
Sıkça Sorulan Sorular
Malzeme çıkartma konsolu nedir?
Malzeme çıkartma konsolu, binanın cephesinden dışarı taşan ve kule vincinin malzemeyi doğrudan kata indirebilmesini sağlayan geçici bir platformdur. Liftline, döşemeler arasına sıkıştırılarak sabitlenir.
Liftline ne kadar yük taşır?
Liftline'ın standart taşıma kapasitesi 2,0 ton / 9 m²'dir. Daha yüksek kapasite ya da farklı platform ölçüsü gerekiyorsa sistemi projenize özel tasarlıyoruz.
Hangi kat yüksekliklerine uygundur?
Standart tiplerden Tip-A 2,70 - 3,60 m, Tip-B 3,20 - 4,10 m kat yükseklikleri için kullanılır. Farklı kat yükseklikleri için de tasarlanabilir.
Binaya nasıl sabitlenir?

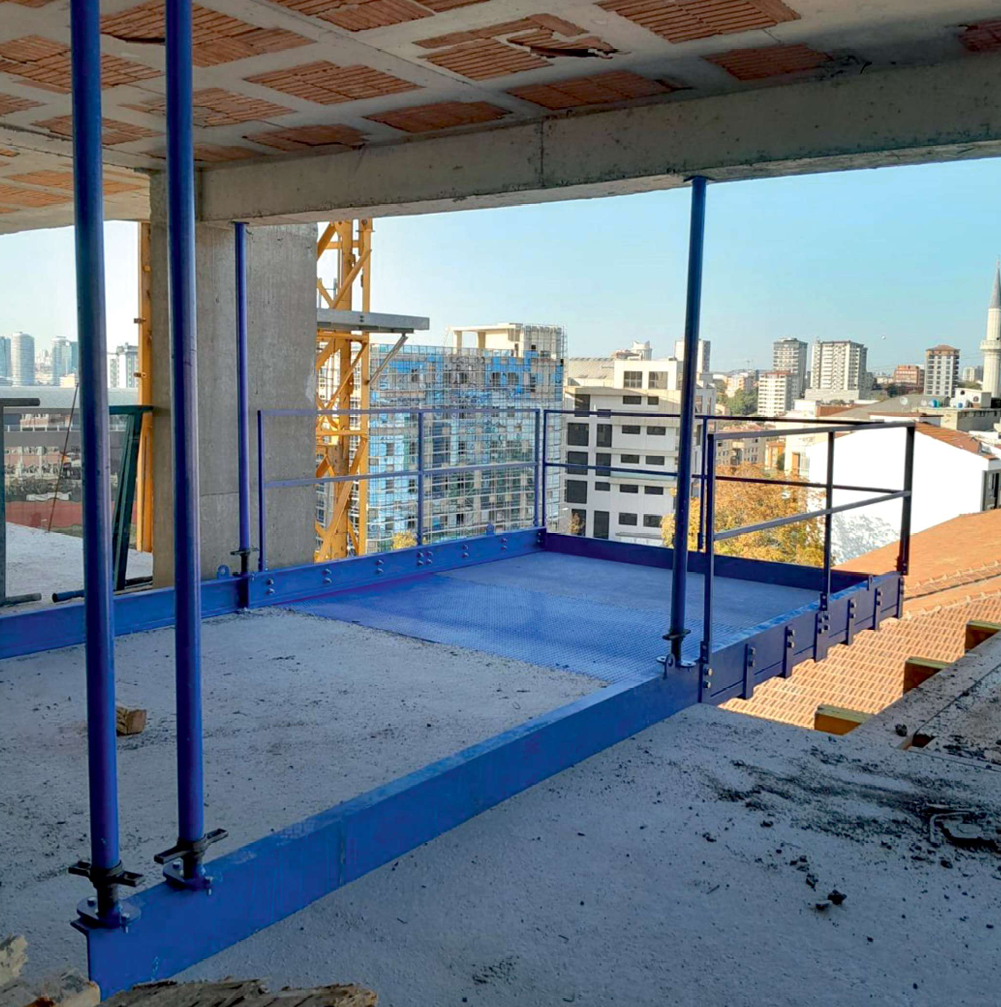

Konsol, ayar milleri açılarak alt ve üst döşeme (ya da kiriş) arasına sıkıştırılır ve multi monti vidalarla zemine ve tavana sabitlenir.

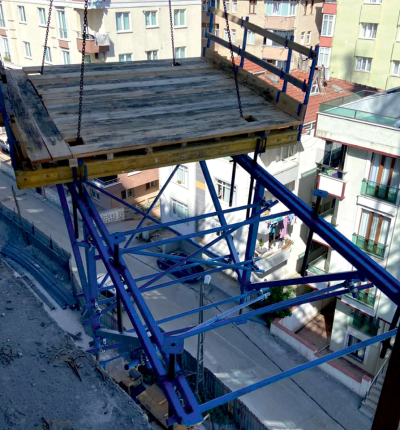

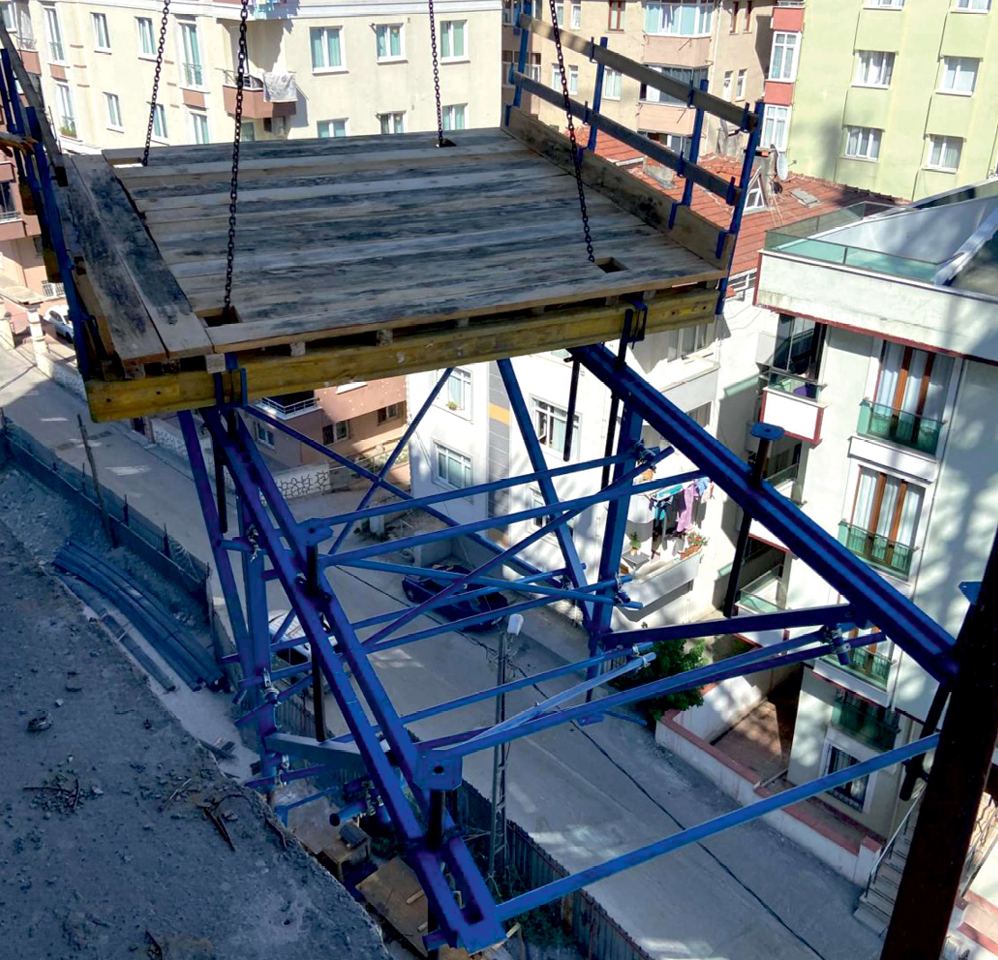

Bir kattan diğerine nasıl taşınır?

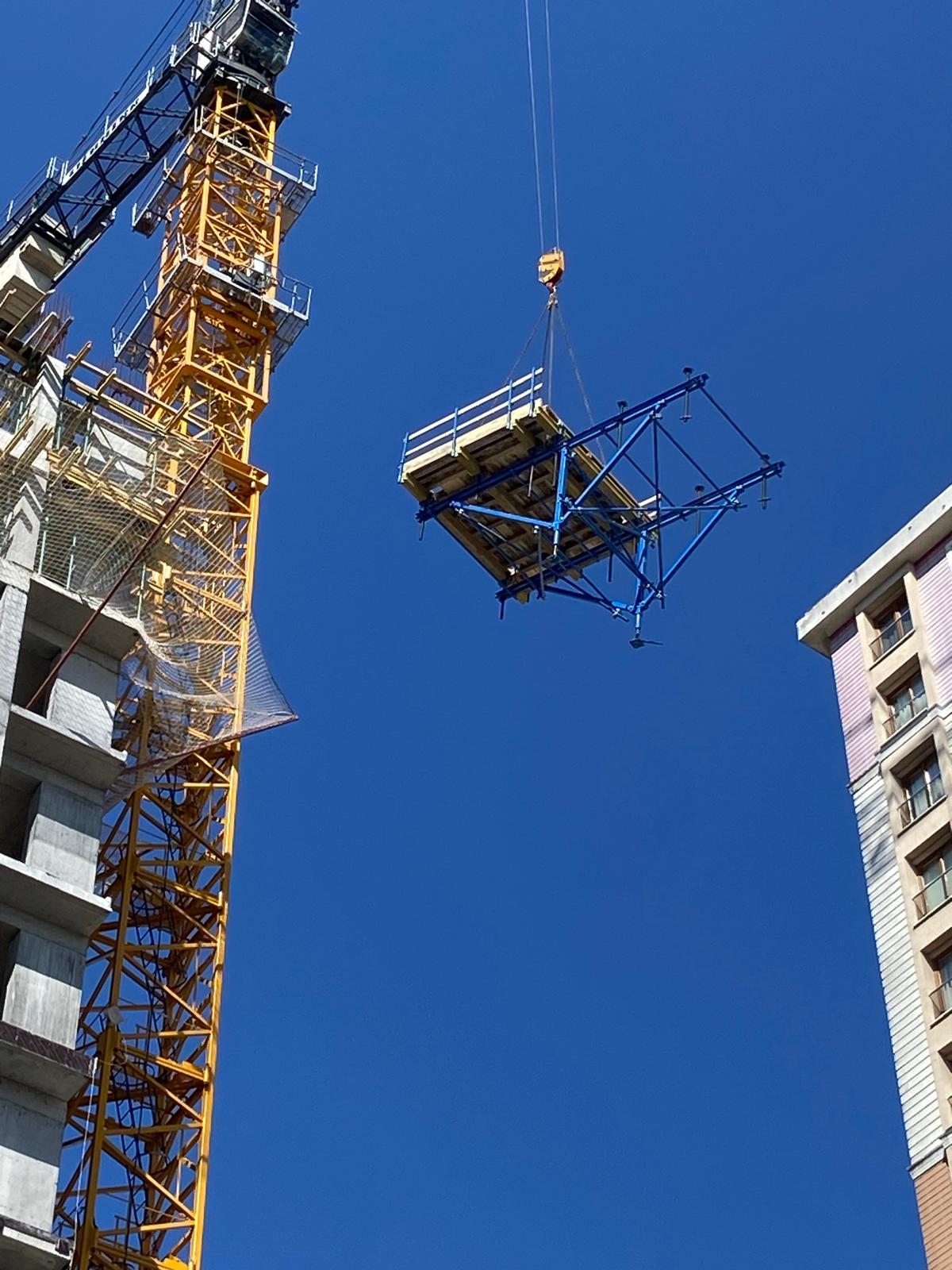

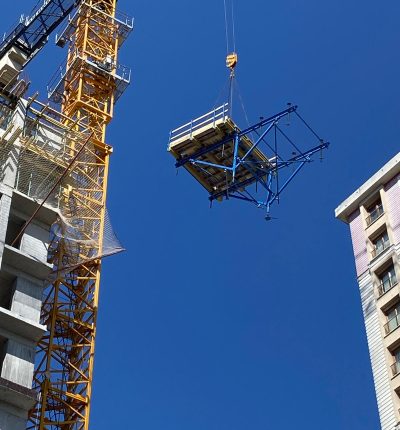

Platform boşaltıldıktan sonra ana kiriş üzerindeki kaldırma noktasından vinçle askıya alınır, sabitlemeler çözülür ve sökülmeden tek parça halinde yeni kata taşınır.
