Towerframe Kovanlı Kalıp Altı İskele
Towerframe, en az aksesuarla hızlı ve kontrollü kurulum için tasarlanmış kovanlı tip kalıp altı iskele sistemidir. Kama, emniyet kemeri ya da ek sıkıştırma ekipmanı gerekmeden, elemanlar kovanlar üzerine geçirilerek pratik şekilde kurulur. Karmaşık hesap ve uzun hazırlık süreçleri ortadan kalktığı için işçilikten ve zamandan tasarruf sağlar.

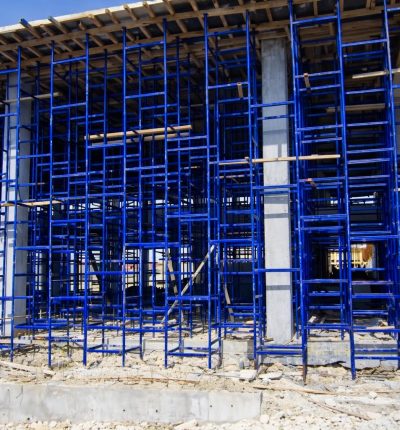

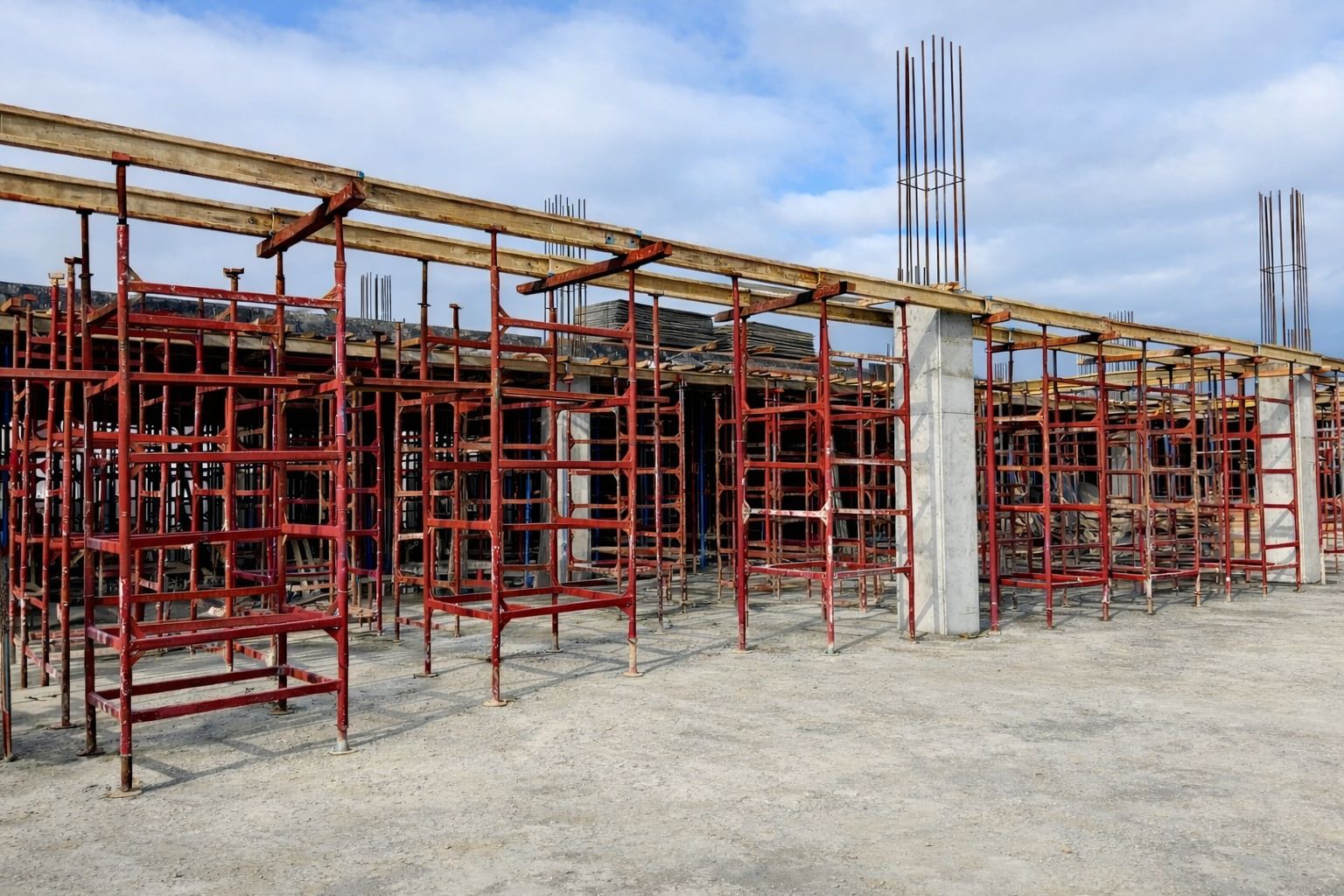

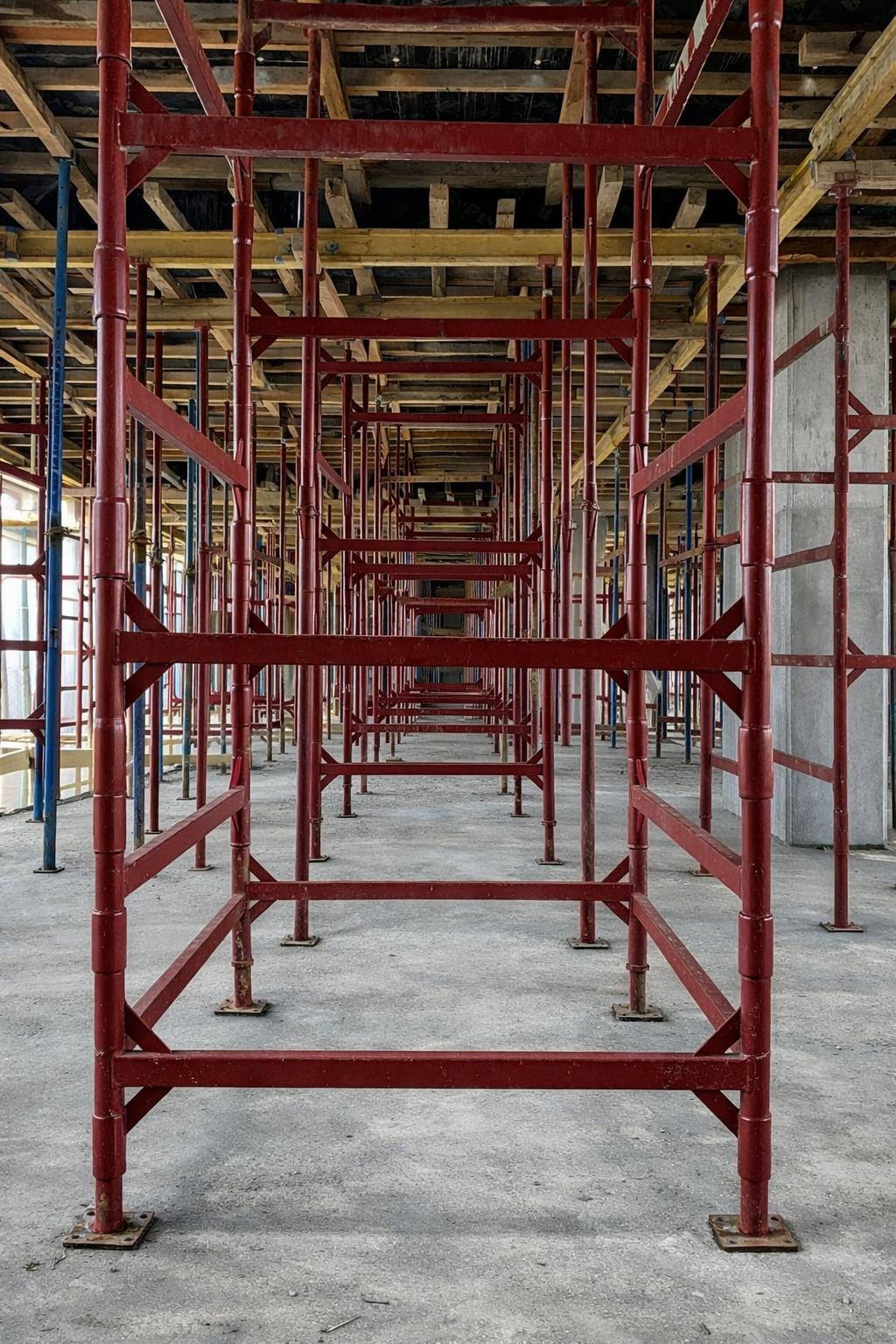

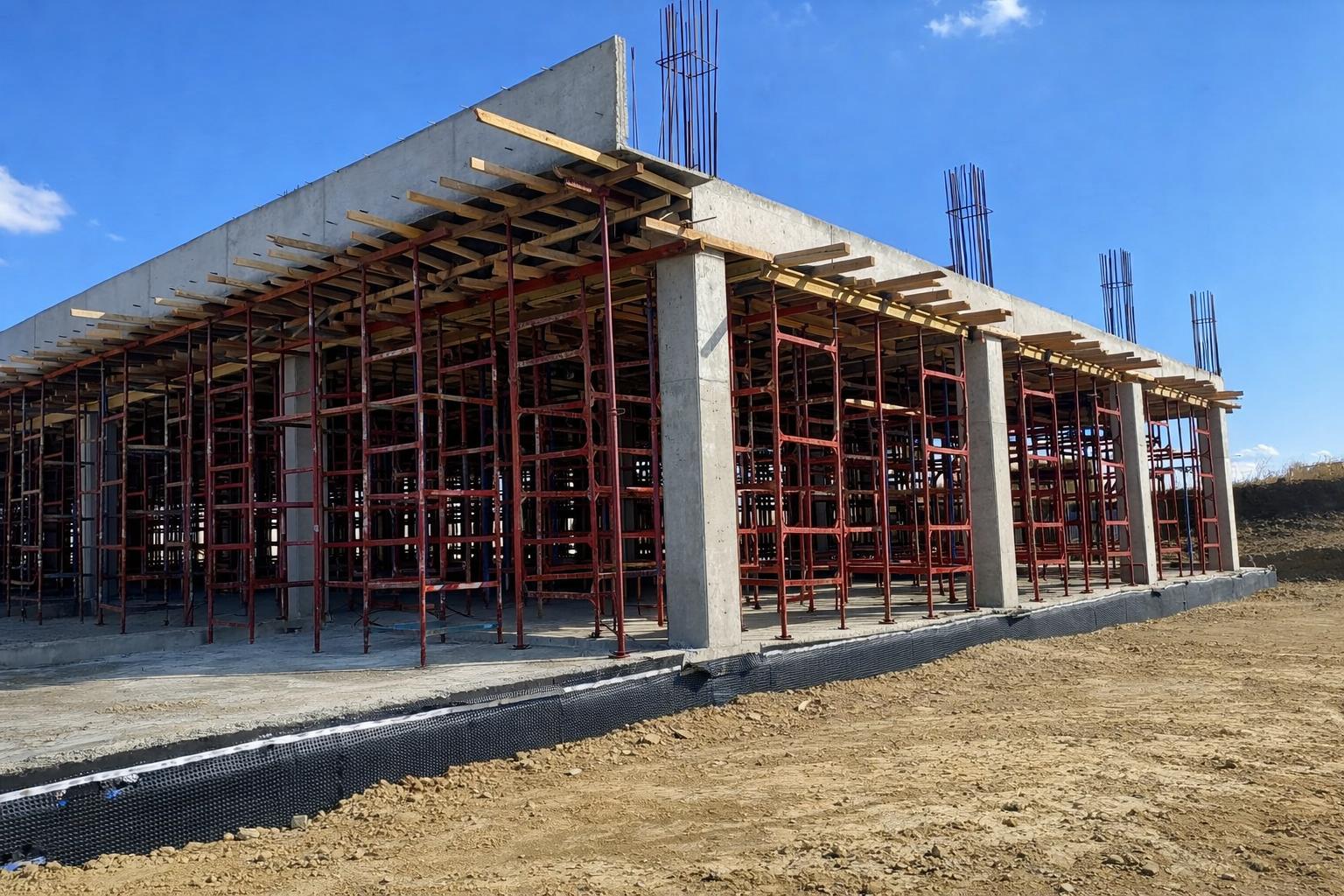

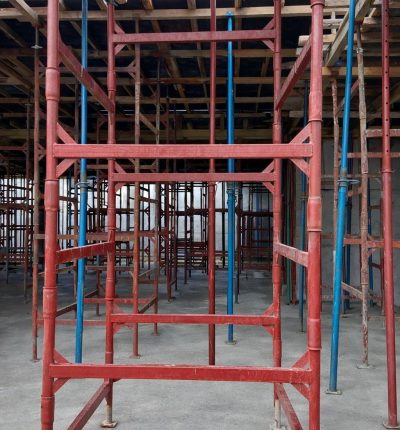

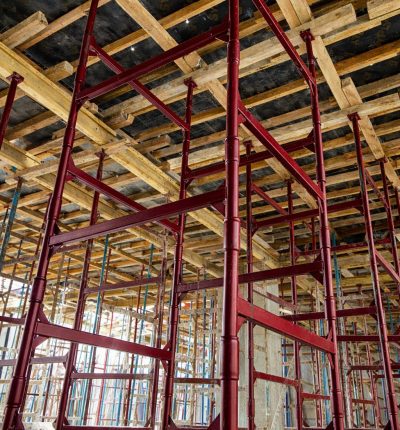

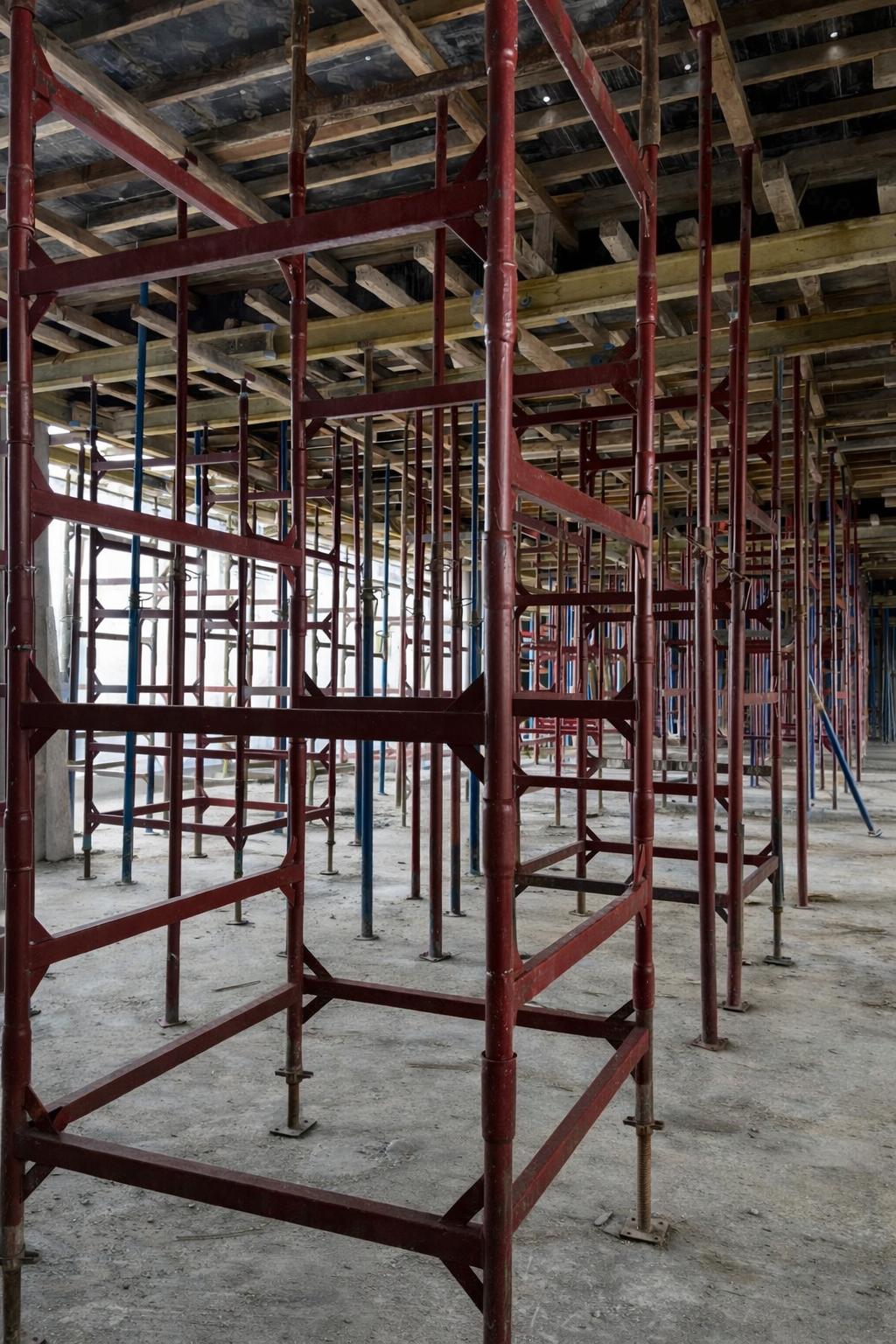

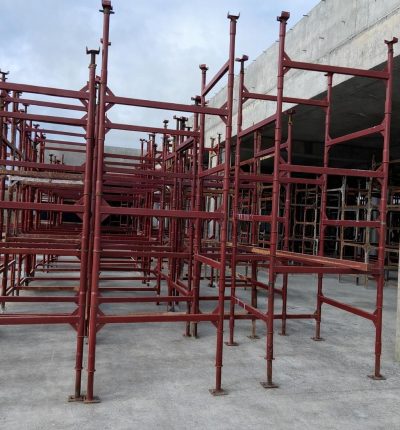

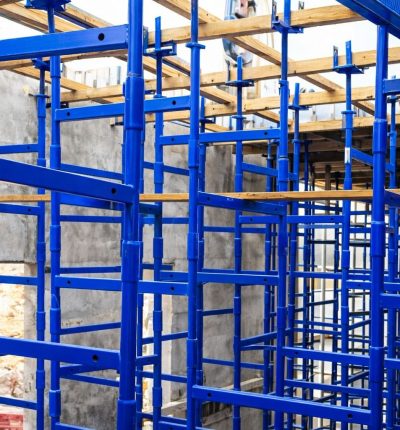

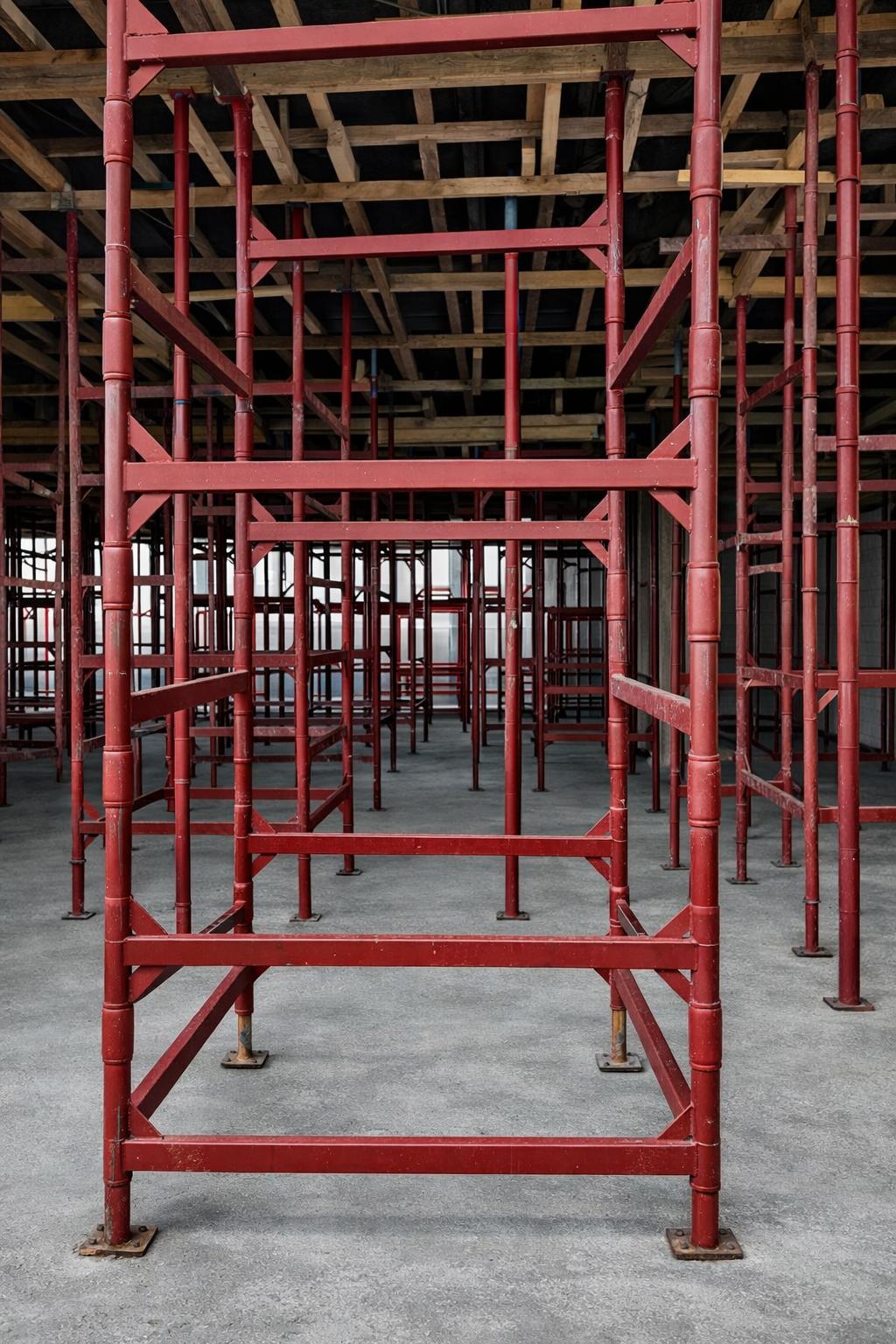

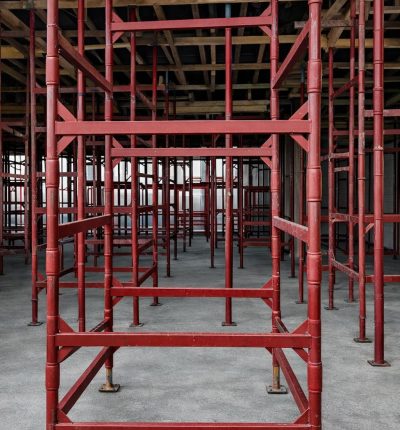

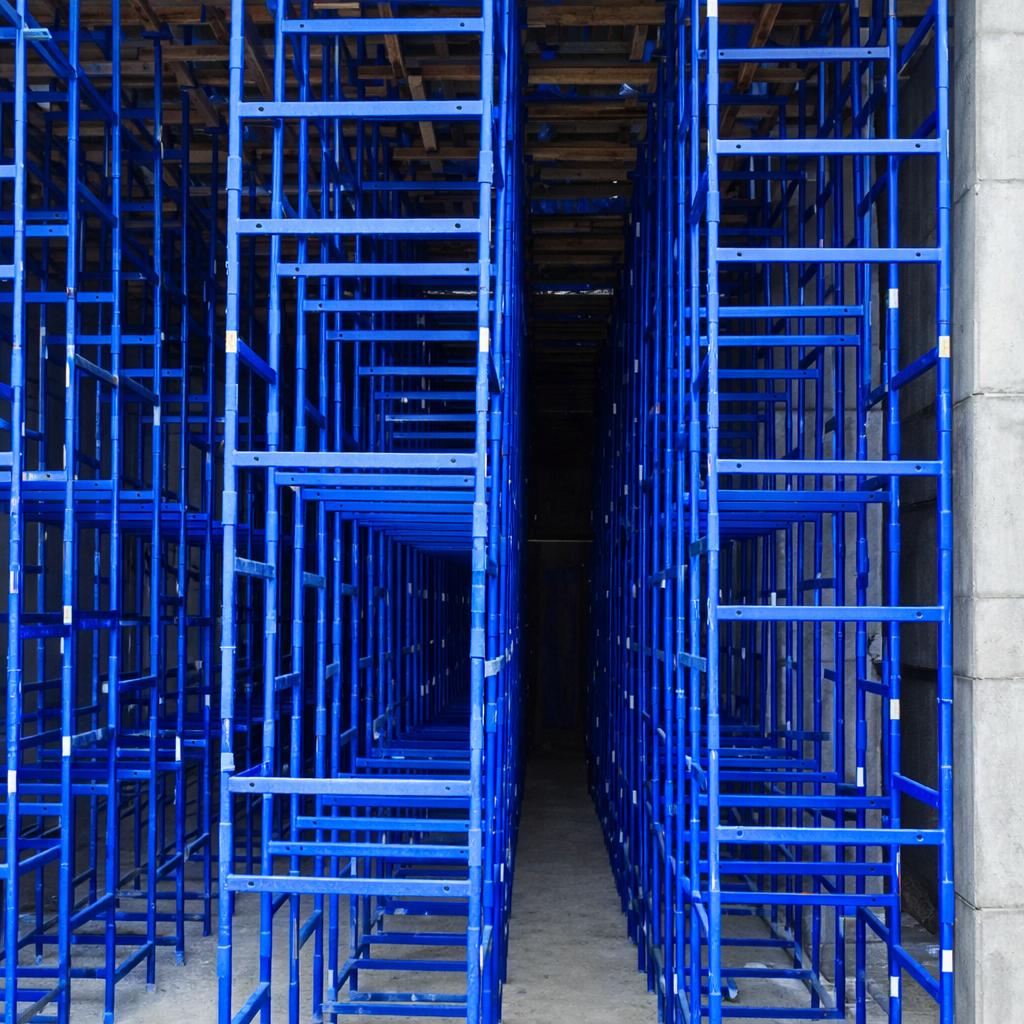

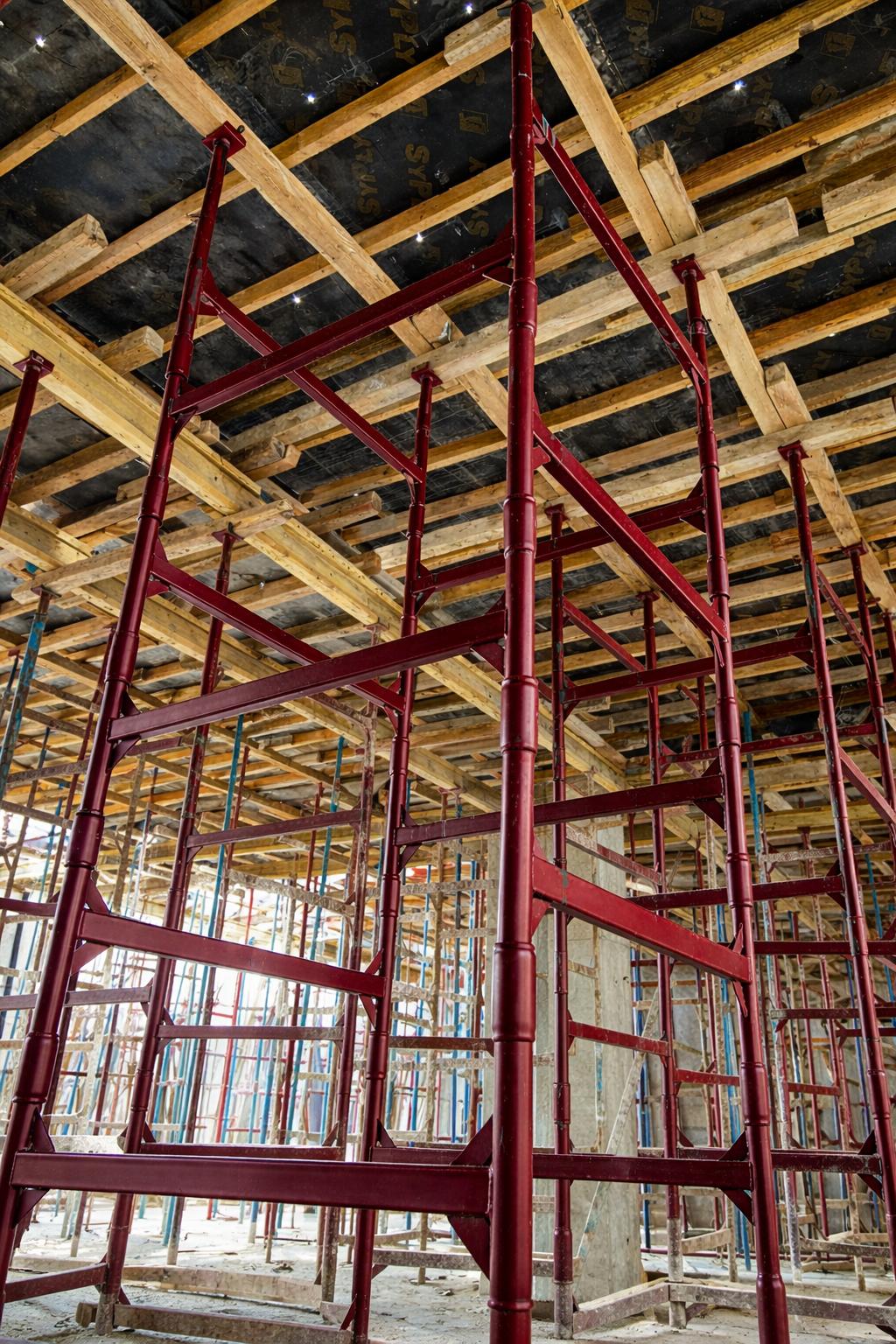

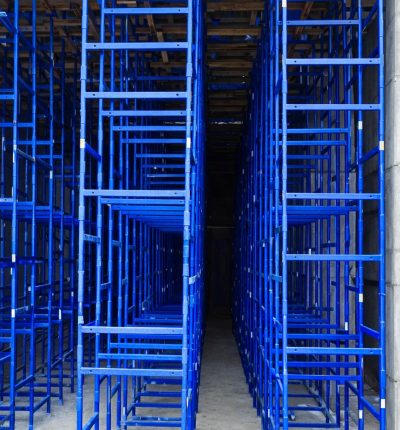

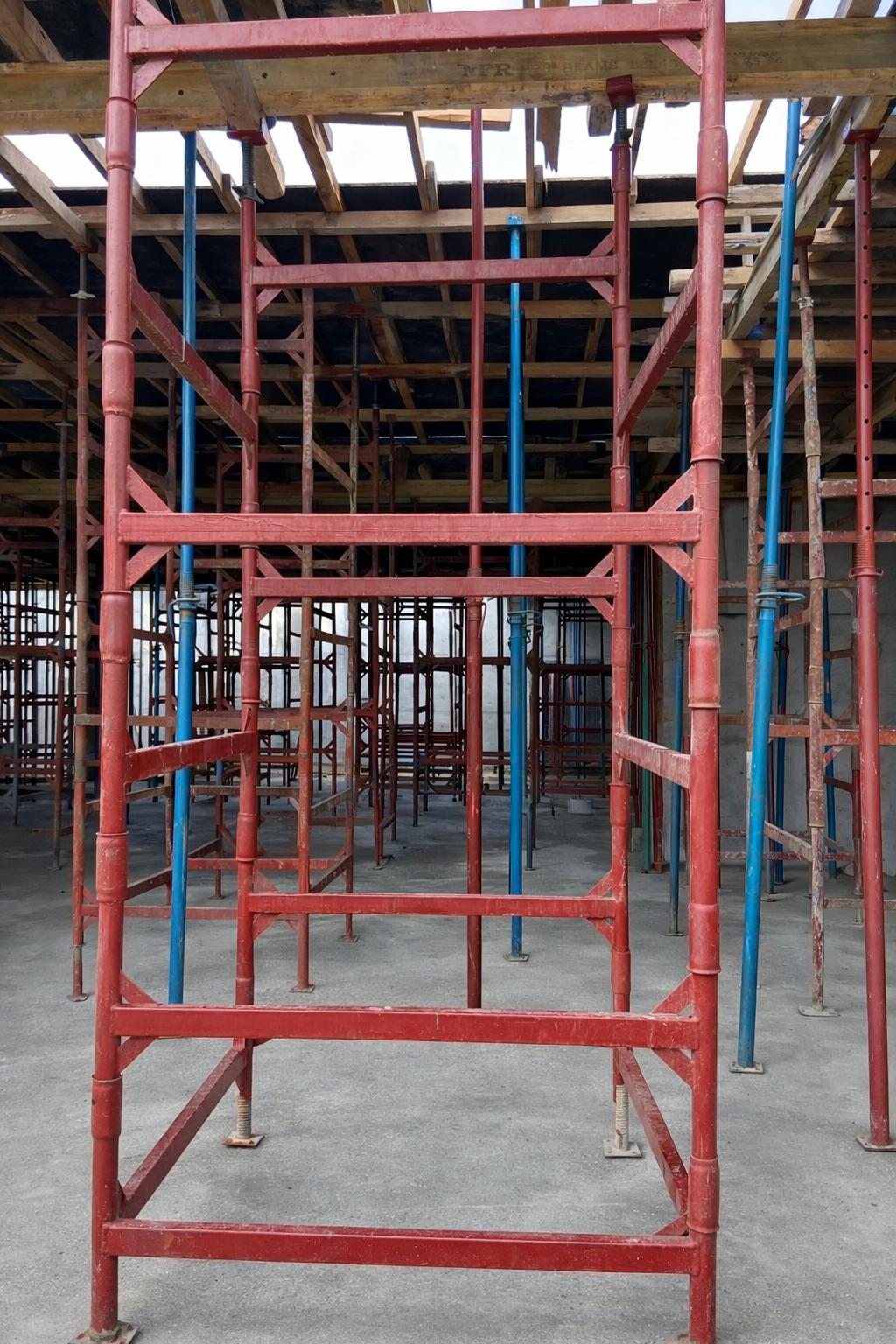

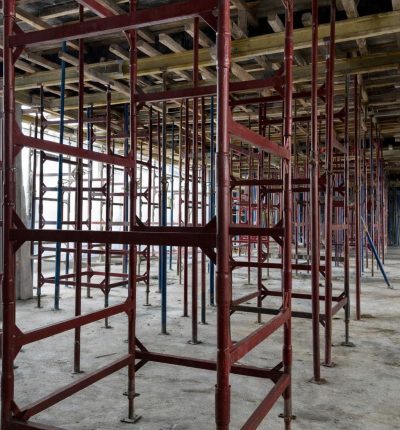

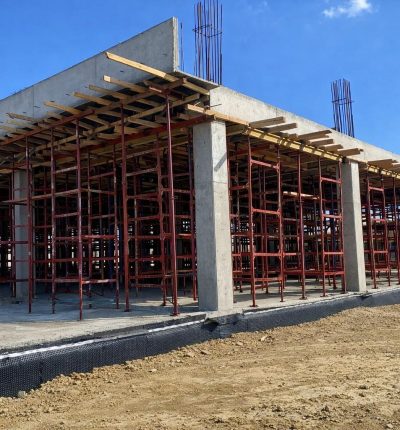

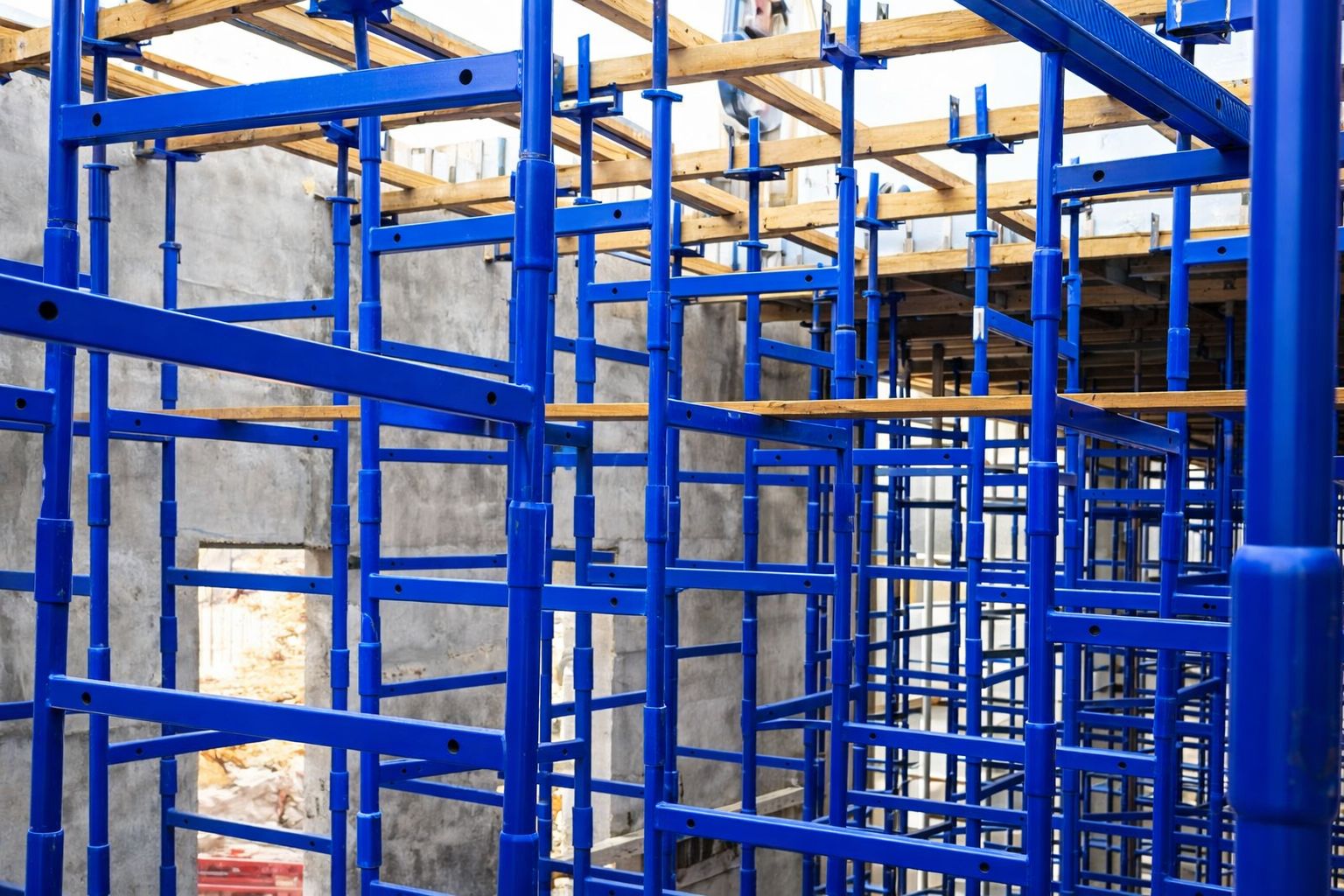

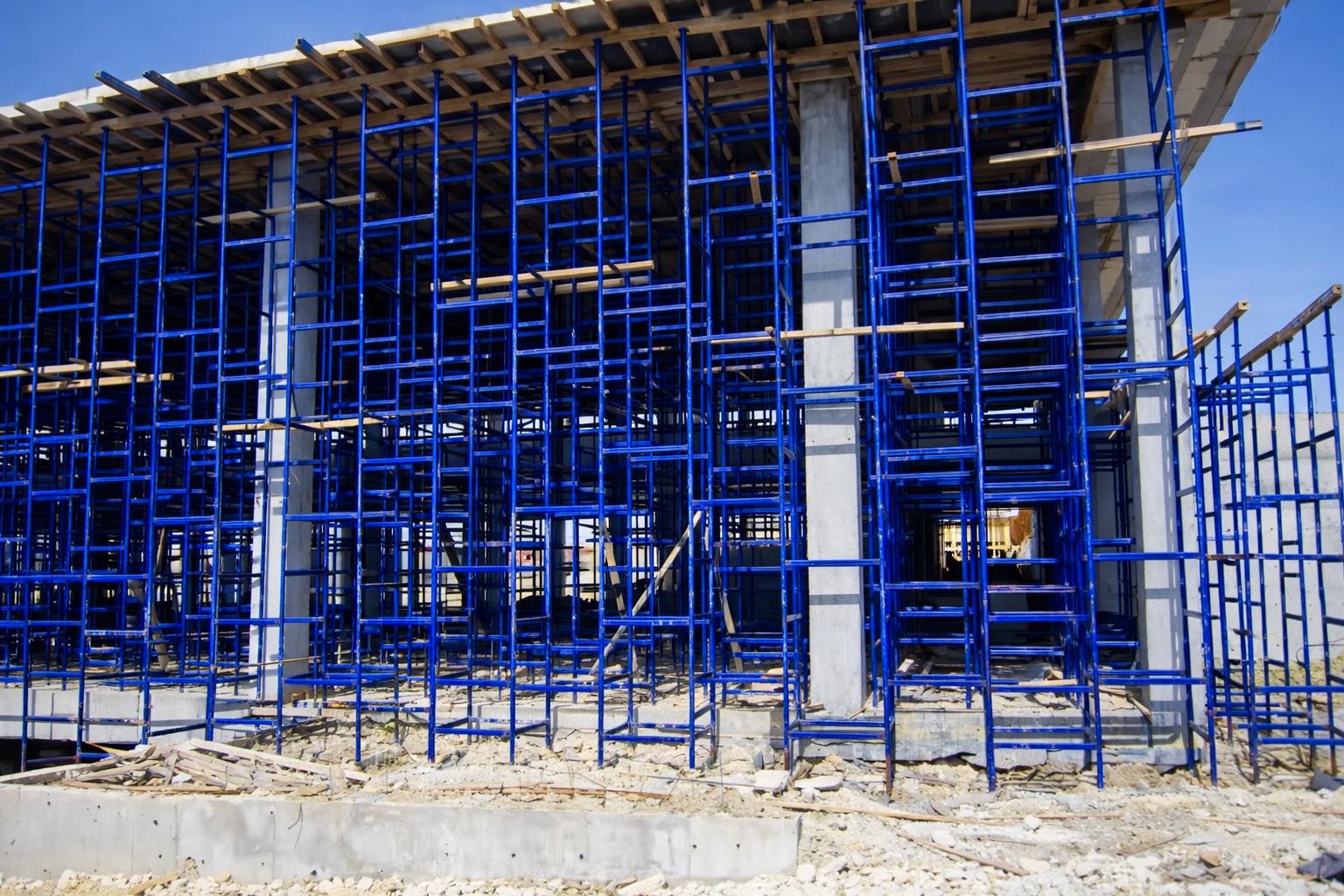

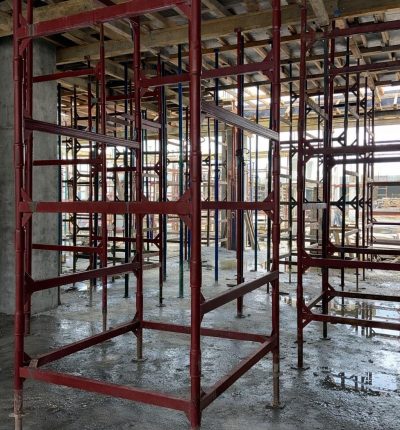

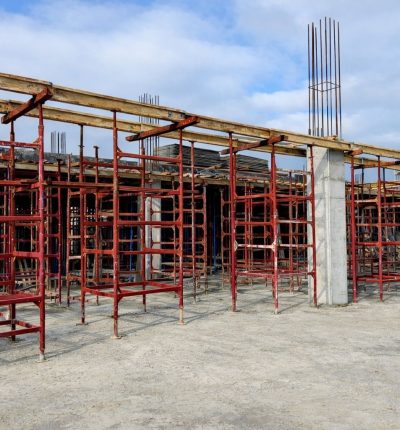

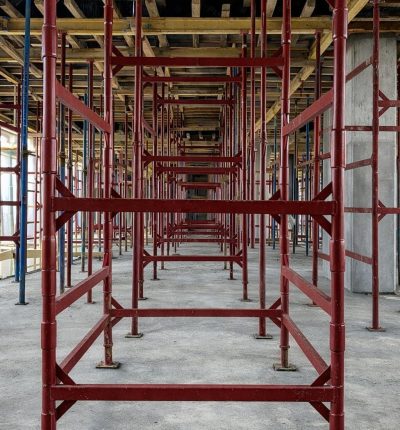

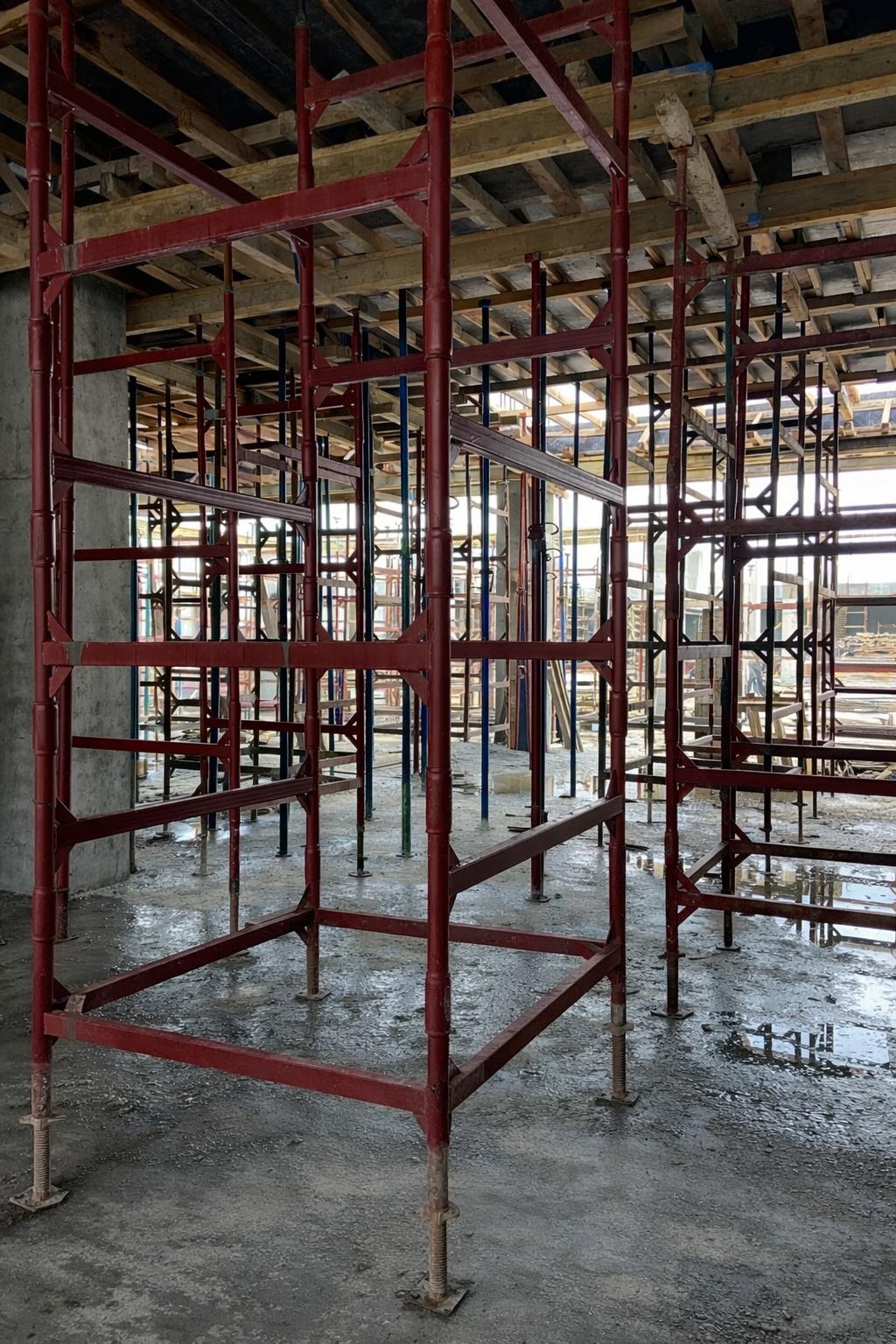

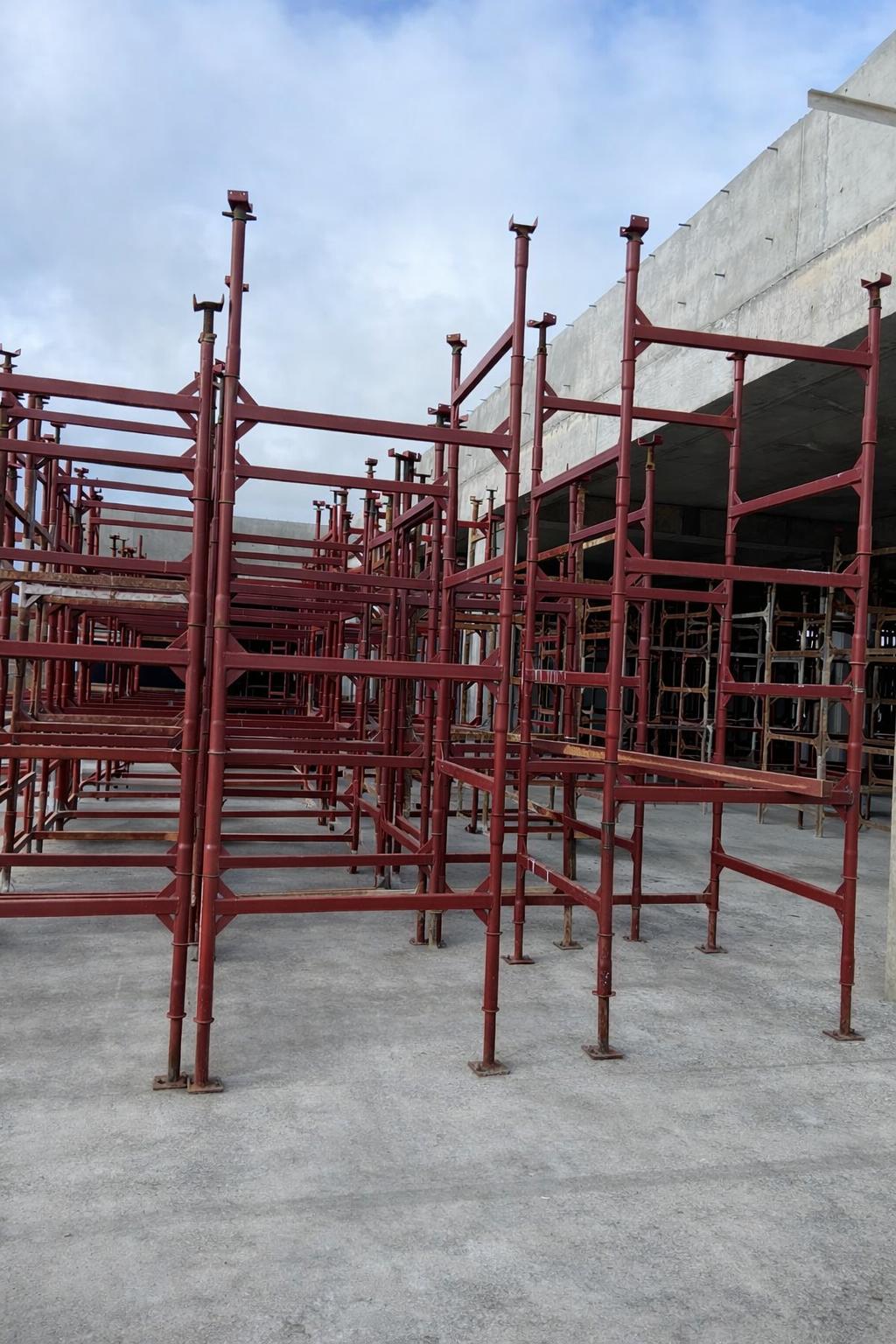

Sistem üç ana bileşenden oluşur: kovanlı ana şase, H modüller ve alt-üst ayar milleri. H modüller her sırada bir önceki sıraya dik yönde, şaşırtmalı yerleştirildiği için yükselen kule kendiliğinden rijit olur. Kuleler yatayda birleştirilerek vinçle tek hamlede yerine alınabilir; kaldırma sırasında kullanılan diyagonal elemanlar yüksek rijitlik ve güvenli konumlandırma sağlar. Elemanlar TS EN 12813 standardına uygun olarak fabrikamızda üretilir.
Teknik özellikler
- Standart: TS EN 12813
- Ana şase: 50 × 100 × 100 cm ve 50 × 120 × 100 cm
- H modül ve bitiş elemanı: 50 × 100 cm ve 50 × 120 cm (H modül yalnızca 6,8 - 7,4 kg)
- Eleman profili: 40 × 60 × 2,00 mm kutu profil / Ø48 × 3,00 mm boru
- Ayar milleri: Ø38 mm, 50 / 60 / 75 / 100 cm; üstte U başlık veya dört yollu başlık
- Kule yüksekliği: 12,00 m'ye kadar metraj tablosu hazır
- Döşeme kalınlığı: 20 - 100 cm arası için kule aralıkları tabloda verilmiştir
- Kaplama: sıcak daldırma galvaniz, elektro galvaniz veya boya
Kurulum adımları
- Alt ayar milleri yerleştirilir; güvenli kullanım için millerin 1/3'ü içeride kalacak şekilde açılır.
- Alt ayar millerinin üzerine kovanlı ana şase yerleştirilir; kot ayarından sonra somunlar sıkılır.
- H modüller ana şasenin üzerine karşılıklı yerleştirilir; kovanların özel şekli sayesinde montaj çok pratiktir.
- Bir üst sıra diğer yönde yerleştirilir; böylece şaşırtmalı yükselen kulenin rijitliği sağlanır.
- Dört yollu üst ayar milleri, bitiş elemanının üstüne geniş tarafı ana mahya yönüne gelecek şekilde yerleştirilir.
- Döşeme yüküne göre üst konstrüksiyon plywood, tali kirişler ve ana mahyalarla oluşturulur.
Her üretim partisinden aldığımız numuneyi fabrikamızın laboratuvarında test ediyoruz.
İskele ve kalıp terimlerinin açıklamaları için Terimler Sözlüğü'ne göz atın →
Döşeme Kalınlığına Göre Kule Aralıkları
Döşeme kalınlığına göre oluşan yük ve kulelerin X ve Y yönündeki en fazla aralıkları.
| Döşeme kalınlığı (cm) | Yük (kN/m²) | X yönünde Ls (cm) | Y yönünde Lj (cm) |
|---|---|---|---|
| 20 | 7,1 | 300 | 215 |
| 24 | 8,1 | 275 | 200 |
| 26 | 8,7 | 275 | 190 |
| 28 | 9,2 | 250 | 200 |
| 30 | 9,8 | 250 | 190 |
| 40 | 12,9 | 250 | 160 |
| 50 | 16,0 | 250 | 120 |
| 60 | 19,1 | 200 | 100 |
| 70 | 22,2 | 175 | 100 |
| 80 | 25,4 | 150 | 100 |
| 90 | 28,5 | 125 | 100 |
| 100 | 31,4 | 100 | 75 |
Değerler katalog verisidir; her proje için kesin yerleşimi döşeme yüküne göre biz hesaplıyoruz.
Kule Yüksekliğine Göre Metraj
Bir kule için gereken H çerçeve (şase) ve H eleman adetleri.
| Kule yüksekliği | H çerçeve eleman (adet) | H eleman (adet) |
|---|---|---|
| 3,00 m | 2 | 8 |
| 4,00 m | 2 | 12 |
| 5,00 m | 2 | 16 |
| 6,00 m | 2 | 20 |
| 7,00 m | 2 | 24 |
| 8,00 m | 2 | 28 |
| 9,00 m | 2 | 32 |
| 10,00 m | 2 | 36 |
| 11,00 m | 2 | 40 |
| 12,00 m | 2 | 44 |
Neden Towerframe?
Kamasız Montaj
Kama, kelepçe ya da ek sıkıştırma gerekmez; elemanlar kovanlara geçirilerek kurulur.
Hafif Elemanlar
H modüller yalnızca 6,8-7,4 kg'dır; tek kişi rahatça taşır ve yerleştirir.
Kendiliğinden Rijit
Sıralar şaşırtmalı yerleştirildiği için kule, ek elemana gerek kalmadan rijit yükselir.
Vinçle Tek Parça
Kuleler yatayda birleştirilip vinçle tek hamlede bir sonraki döküm alanına taşınır.
Hazır Yük Tablosu
20-100 cm döşeme kalınlıkları için kule aralıkları hazırdır; karmaşık hesap gerektirmez.
12 Metreye Kadar
Kule yüksekliği 3-12 m arası için metraj tablosu hazırdır; ayar milleriyle her kota uyarlanır.
Kendi Üretimimiz
Bütün elemanlar fabrikamızda TS EN 12813'e uygun üretilir; ek eleman temini hızlıdır.
Projelendirme
Kule yerleşimini ve aralıklarını döşeme yüküne göre biz hesaplıyoruz.
Kullanım Alanları
- Konut ve ofis binalarında döşeme ve kiriş kalıpları
- Kalın ve ağır döşemeler (100 cm'ye kadar tablo verisi)
- Otopark, AVM ve sanayi yapıları
- Tekrarlı katlarda vinçle taşınan kule uygulamaları
- Köprü ve viyadük tabliyeleri
Projelendirme
- Kule aralıkları, döşeme kalınlığına ve yüküne göre belirlenir.
- Kule yüksekliğine göre gereken şase ve H eleman adetlerini metraj tablosuyla çıkarıyoruz.
- Üst konstrüksiyon (plywood, tali kiriş, ana mahya) döşeme yüküne göre planlanır.
- Vinçle taşınacak kuleler için birleştirme ve kaldırma düzeni önceden planlanır.
- Kiralık ve satılık seçenekleriyle, ihtiyaca göre teklif hazırlıyoruz.
Güvenli Kurulum ve Kullanım
- Alt ayar milleri, boylarının 1/3'ü içeride kalacak şekilde açılmalıdır.
- Kot ayarı yapıldıktan sonra ayar mili somunları sıkılmalıdır.
- H modüller her sırada bir önceki sıraya dik yönde, şaşırtmalı yerleştirilmelidir.
- Dört yollu başlıkların geniş tarafı ana mahya yönüne gelmelidir.
- Vinçle kaldırmada diyagonal elemanlar mutlaka kullanılmalıdır.
- Yalnızca tarafımızdan üretilen ve belgelendirilen elemanlar birlikte kullanılmalıdır.
Sıkça Sorulan Sorular
Kovanlı iskele nedir?
Kovanlı iskele, H modüllerin kovanlı ana şase üzerine geçirilerek kat kat yükseltildiği bir kalıp altı iskele sistemidir. Kama ya da kelepçe gerektirmediği için çok hızlı kurulur.
Hangi standarda uygundur?
Towerframe, kalıp altı iskeleler için geçerli TS EN 12813 standardına uygun olarak üretilir.
Kuleler arası mesafe nasıl belirlenir?
Döşeme kalınlığına göre belirlenir. Örneğin 20 cm döşemede X yönünde 300 cm, Y yönünde 215 cm; 50 cm döşemede 250 × 120 cm aralık verilir. Tam tablo sayfada yer alıyor; kesin yerleşimi her proje için biz hesaplıyoruz.
En fazla kaç metre yüksekliğe kurulabilir?
Kule yüksekliği 3,00 m ile 12,00 m arası için metraj tablosu hazırdır. Daha yüksek uygulamalar için teknik ekibimizle görüşebilirsiniz.
Vinçle taşınabilir mi?
Evet. Kuleler yatayda birleştirilerek vinçle tek hamlede bir sonraki döküm alanına taşınabilir; kaldırma sırasında diyagonal elemanlar kullanılır.
Kovanlı iskele ile masa iskele arasındaki fark nedir?
Kovanlı iskele (Towerframe) 7 kg civarındaki hafif H modüllerle elle hızlı kurulur ve vinçle tek parça taşınabilir. Masa iskele (Tableframe) Ø60 mm borulu büyük çerçeveleri ve ayak başına 55 kN taşıma kapasitesiyle özellikle yüksek ve ağır döşemelerde tercih edilir.
