Safenet Güvenlik Ağı
Fotoğrafı büyütmek için üzerine tıklayabilirsiniz.
Safenet Güvenlik Ağı Sistemi

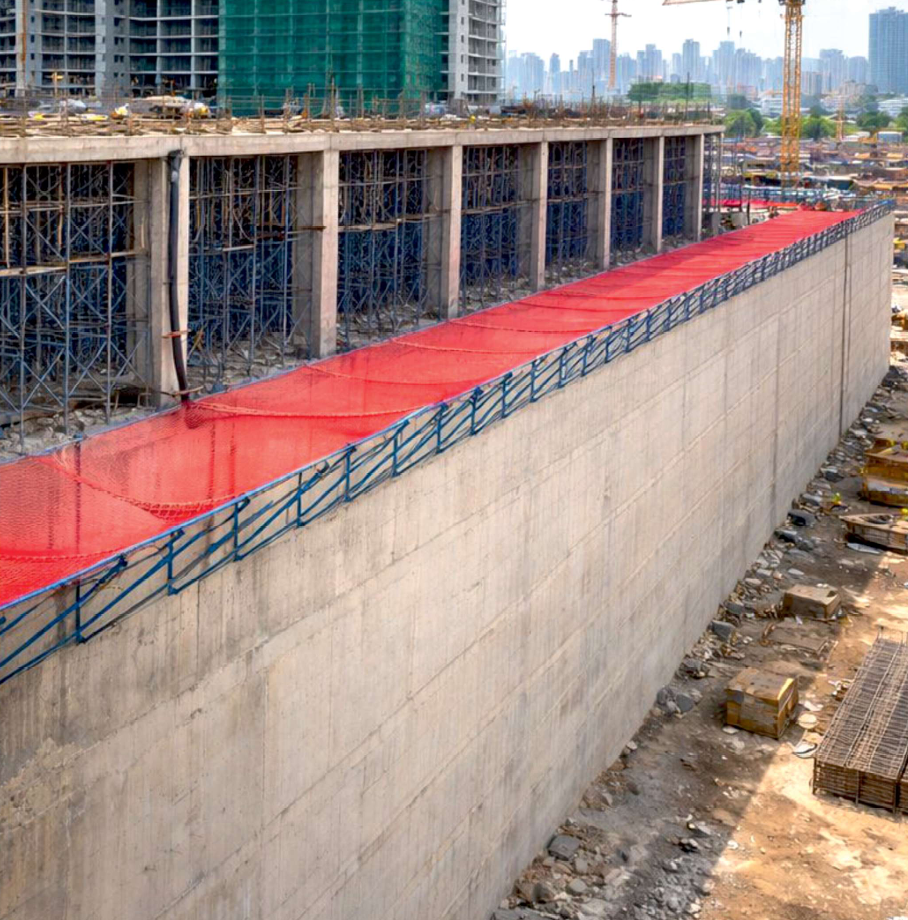

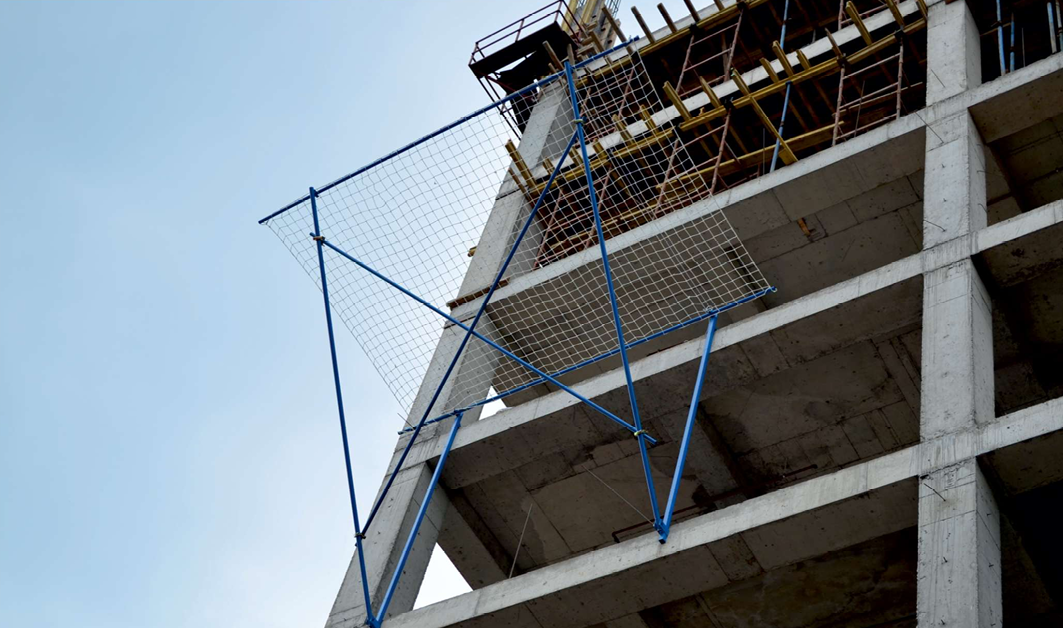

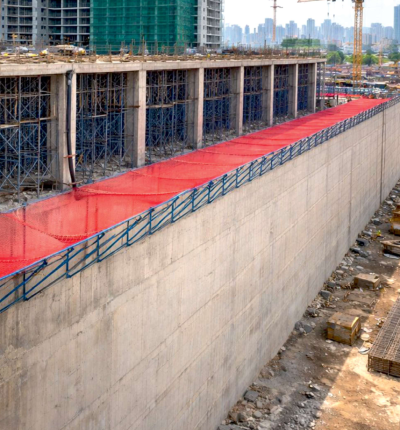

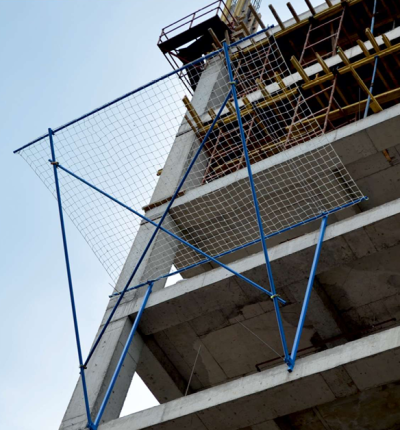

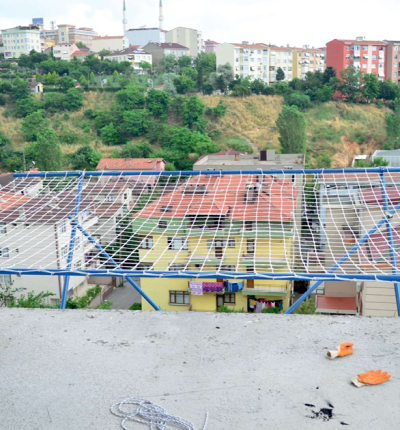

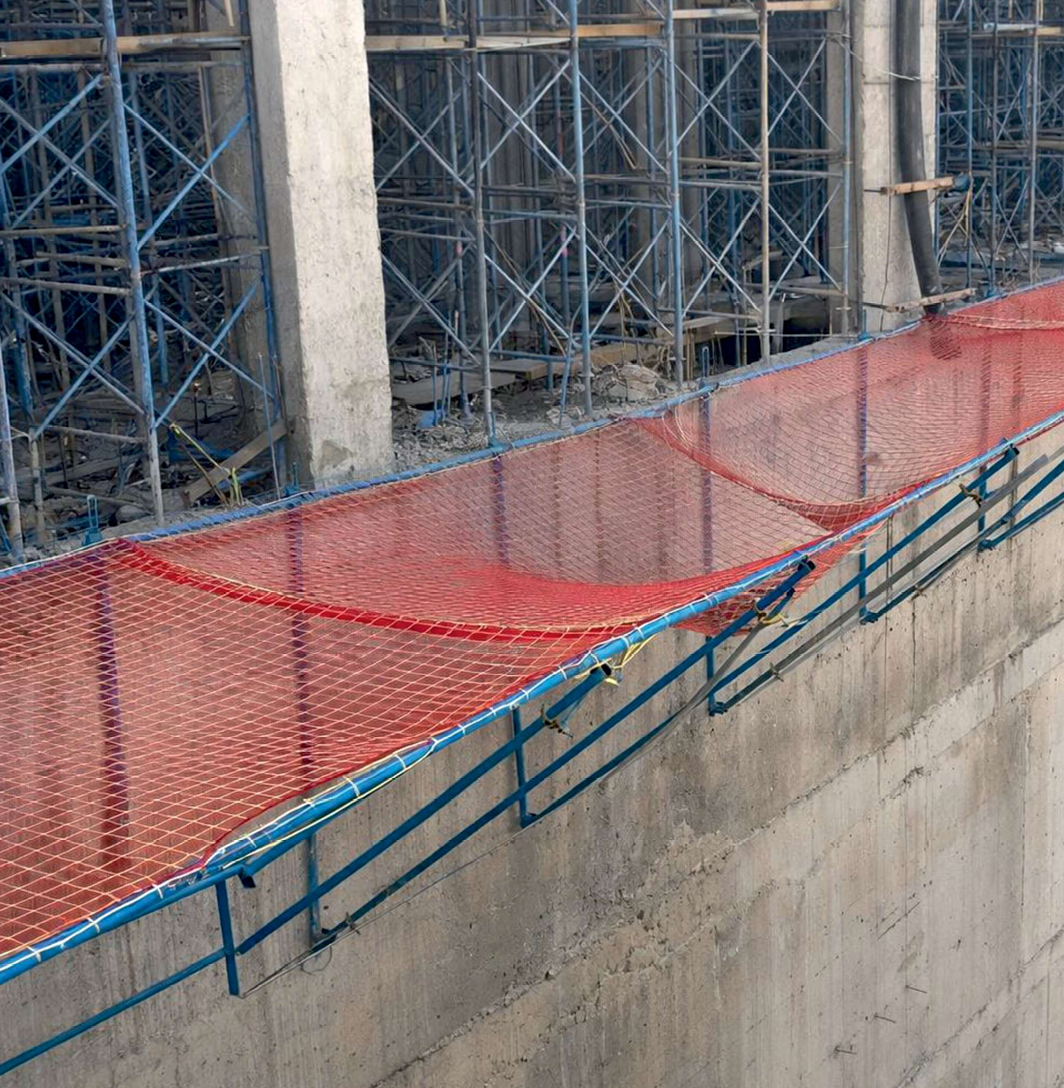

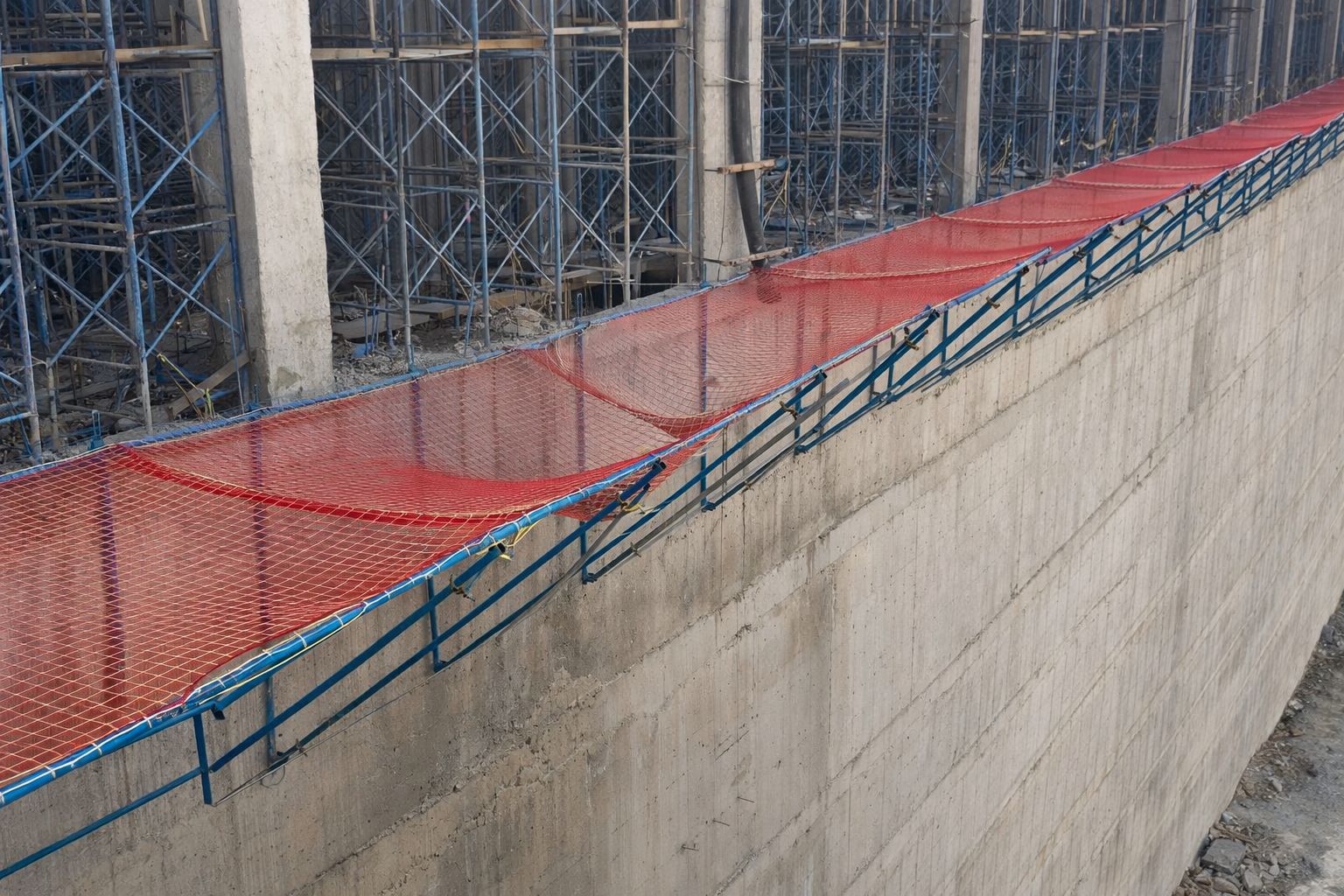

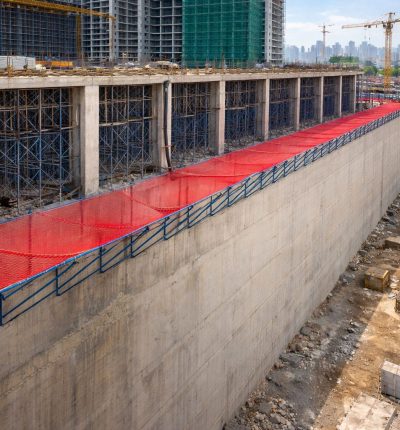

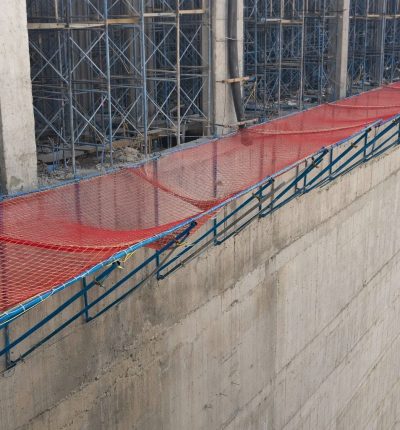

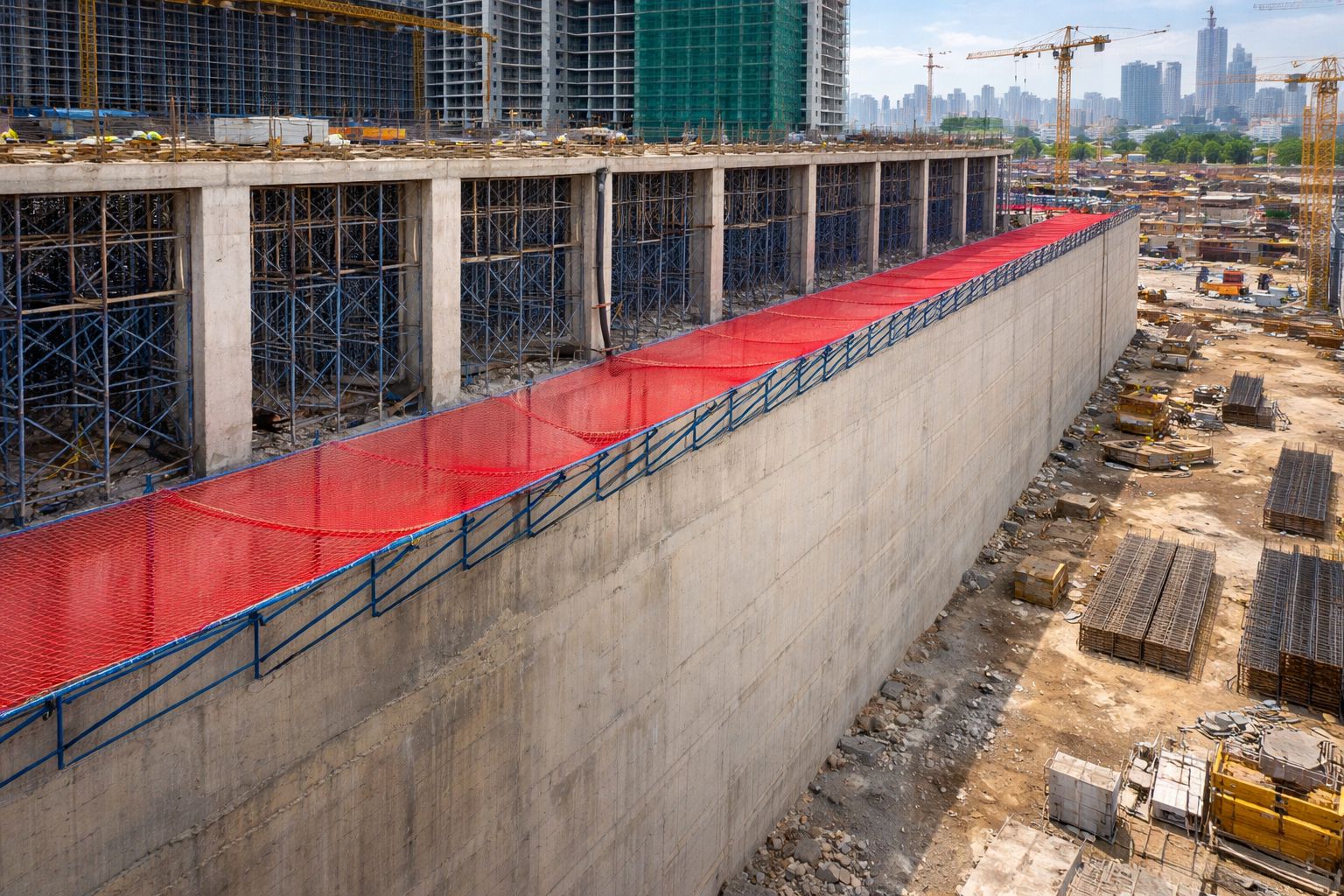

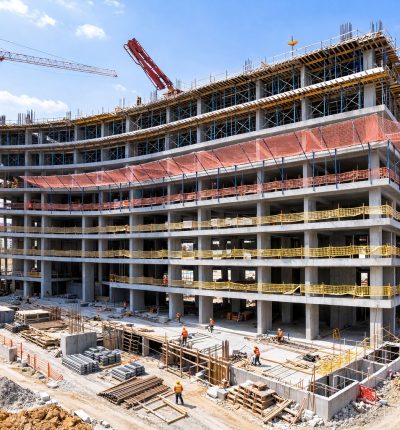

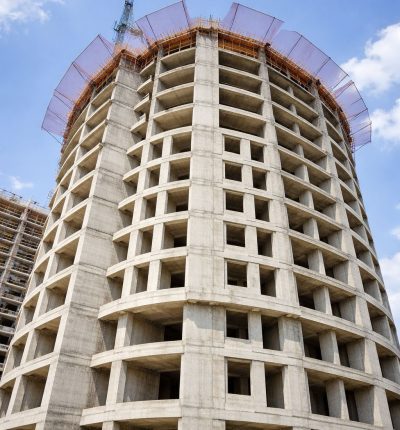

Safenet, çalışılan katın iki ya da üç alt seviyesine kurularak yukarıdan düşebilecek personeli ve malzemeyi güvenle yakalamak için geliştirilmiş bir güvenlik ağı konsol sistemidir. Hem üst katta çalışanları hem de alt seviyede bulunanları korur. Sistem, cepheden dışarı taşan çelik taşıyıcı profiller arasına gerilen ana güvenlik ağı ve üzerine serilen ince gözlü malzeme filesinden oluşur.
Güvenlik ağı TS EN 1263 standardına uygundur. Konsollar cepheden standart 4 m çıkma yapar ve 300, 400 ve 600 cm standart genişliklerde sunulur; farklı çıkma ve genişlikler projeye göre tasarlanabilir. Sistem zeminde kurulup vinçle uygulanacak kata taşınır; konsollar en az 75 cm bindirmeli monte edilerek kesintisiz bir koruma hattı oluşturulur.
Teknik özellikler
- Standart: TS EN 1263 (güvenlik ağları)
- Cepheden çıkma: standart 4,00 m (projeye göre tasarlanabilir)
- Standart genişlikler: 300 / 400 / 600 cm
- Ana dikme boyları: 4,50 m ve 6,00 m
- Güvenlik ağı: 100 × 100 mm göz, 6 mm ip
- Malzeme filesi: 20 × 20 mm göz, 2 mm ip
- Konsollar arası bindirme: en az 75 cm
- Sabitleme: döşemeye multi monti ile; taşıma vinçle
Montaj

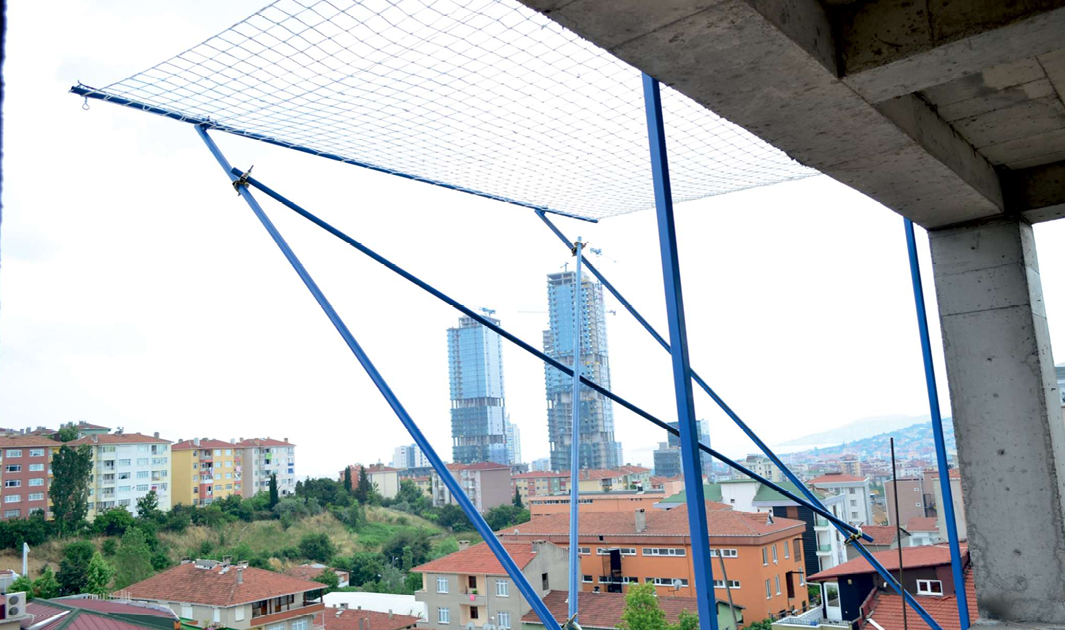

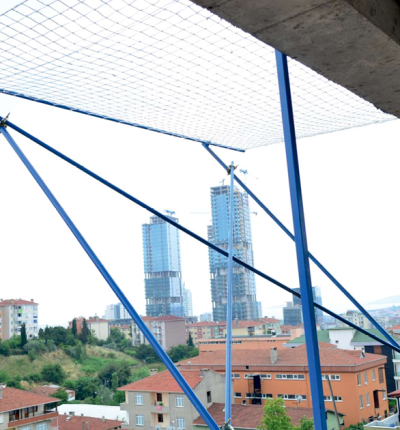

- Gergi kolları ana dikme profiline takılır.
- Yatay borulara güvenlik ağı geçirilir.
- Güvenlik ağı sisteme karabina bağlantı elemanlarıyla güvenle tutturulur.
- Yatay borular, ana dikme ve gergi kollarına U sac bağlantı elemanlarıyla sabitlenir.

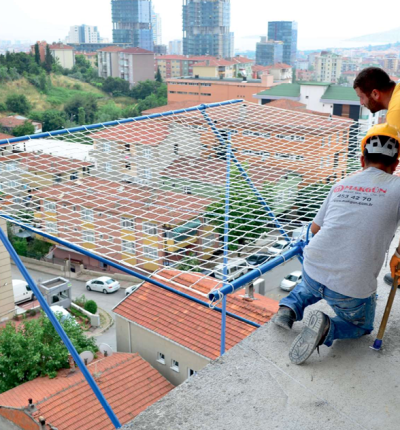

- Malzeme filesi güvenlik ağının üzerine plastik kelepçeyle bağlanır.

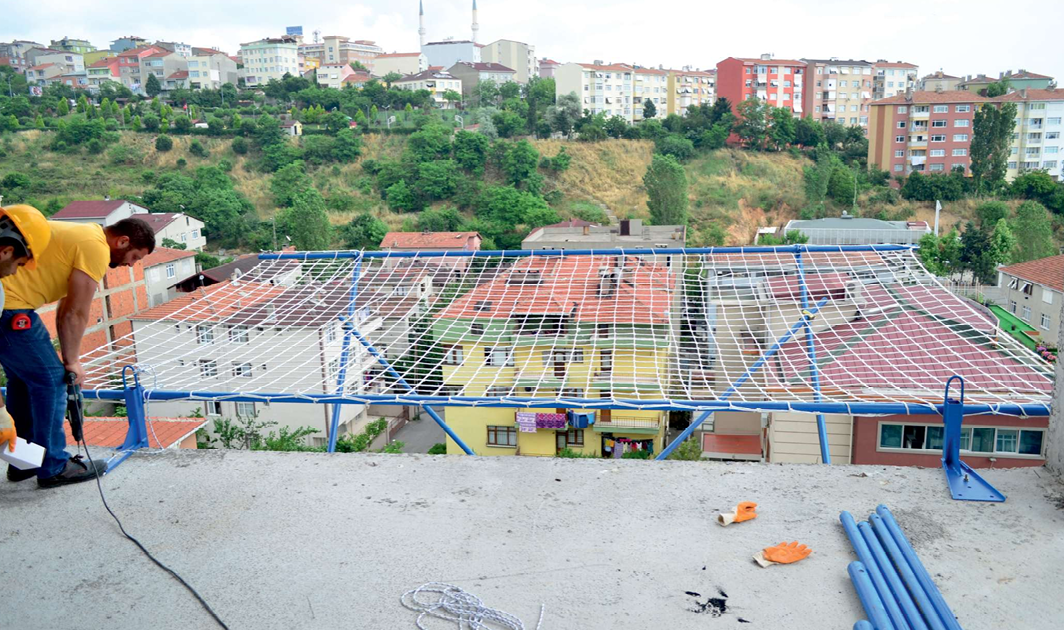

- Zeminde kurulumu tamamlanan Safenet vinçle uygulanacak kata taşınır.

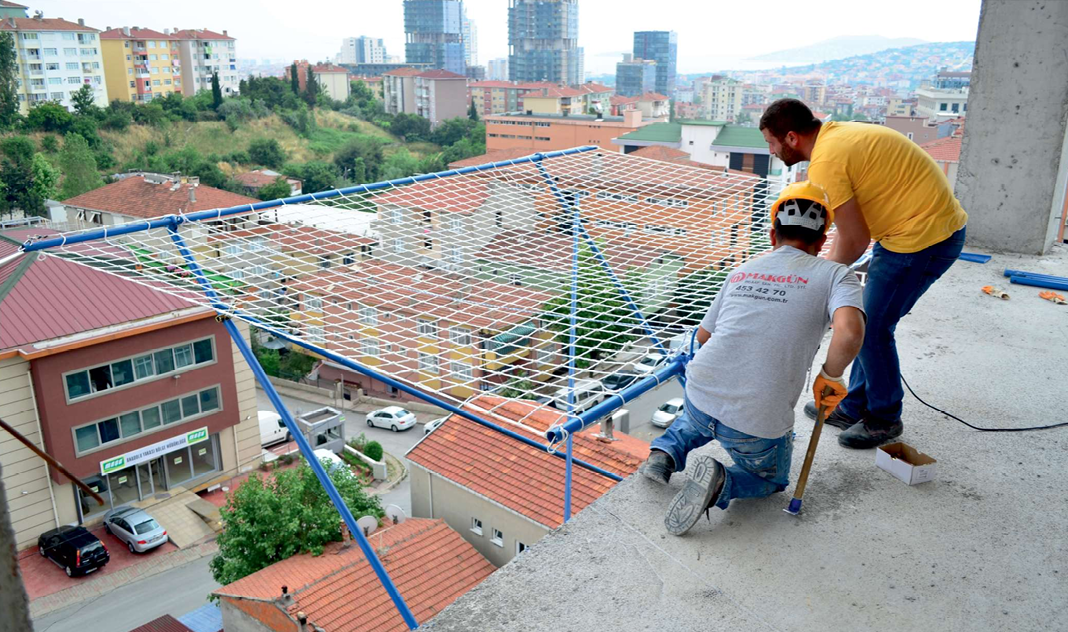

- Sistem multi monti ile döşemeye sabitlenir; bütün bağlantılar kontrol edildikten sonra açılarak kullanıma alınır.
İskele ve kalıp terimlerinin açıklamaları için Terimler Sözlüğü'ne göz atın →
Neden Safenet?
Çift Katmanlı Koruma

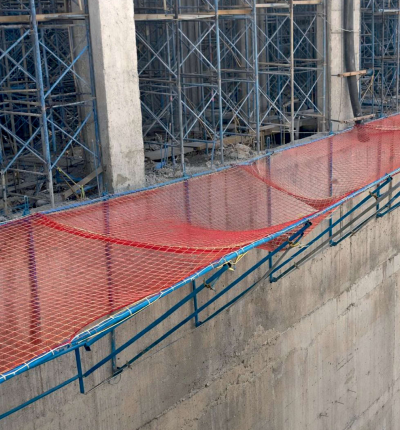

100×100 mm güvenlik ağı personeli, üzerindeki 20×20 mm file küçük malzemeleri yakalar.
TS EN 1263 Uyumlu
Güvenlik ağı, şantiye güvenlik ağları standardı TS EN 1263'e uygundur.
4 m Çıkma
Cepheden 4 m dışarı taşarak geniş bir yakalama alanı oluşturur.
Vinçle Hızlı Kurulum
Zeminde hazırlanan sistem vinçle tek parça halinde kata taşınır.
Kesintisiz Hat
En az 75 cm bindirmeli konsollar bina çevresinde boşluksuz koruma sağlar.
Üç Genişlik
300, 400 ve 600 cm genişliklerle farklı cephe ölçülerine uyum sağlar.
Kullanım Alanları

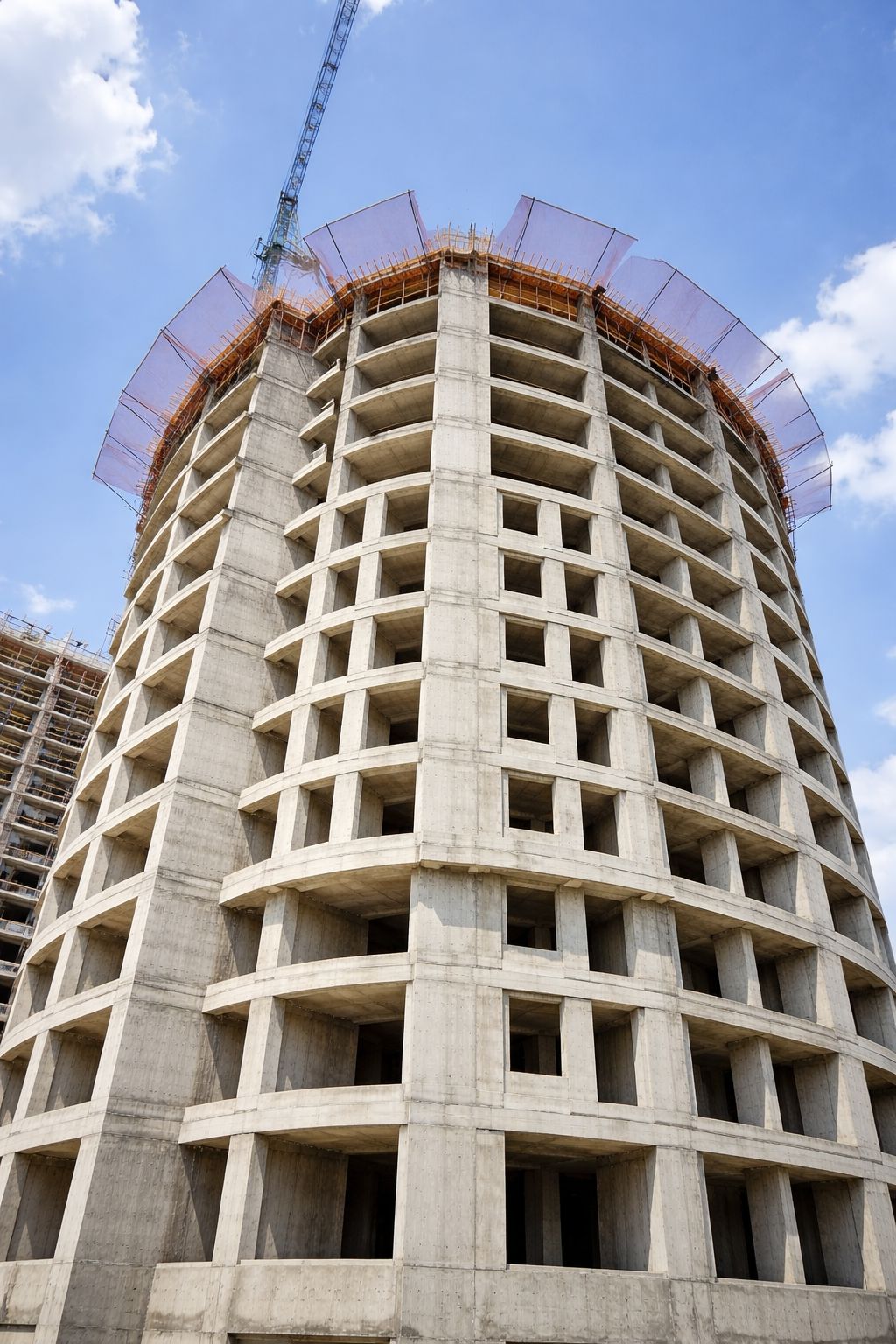

- Yüksek konut ve ofis binaları

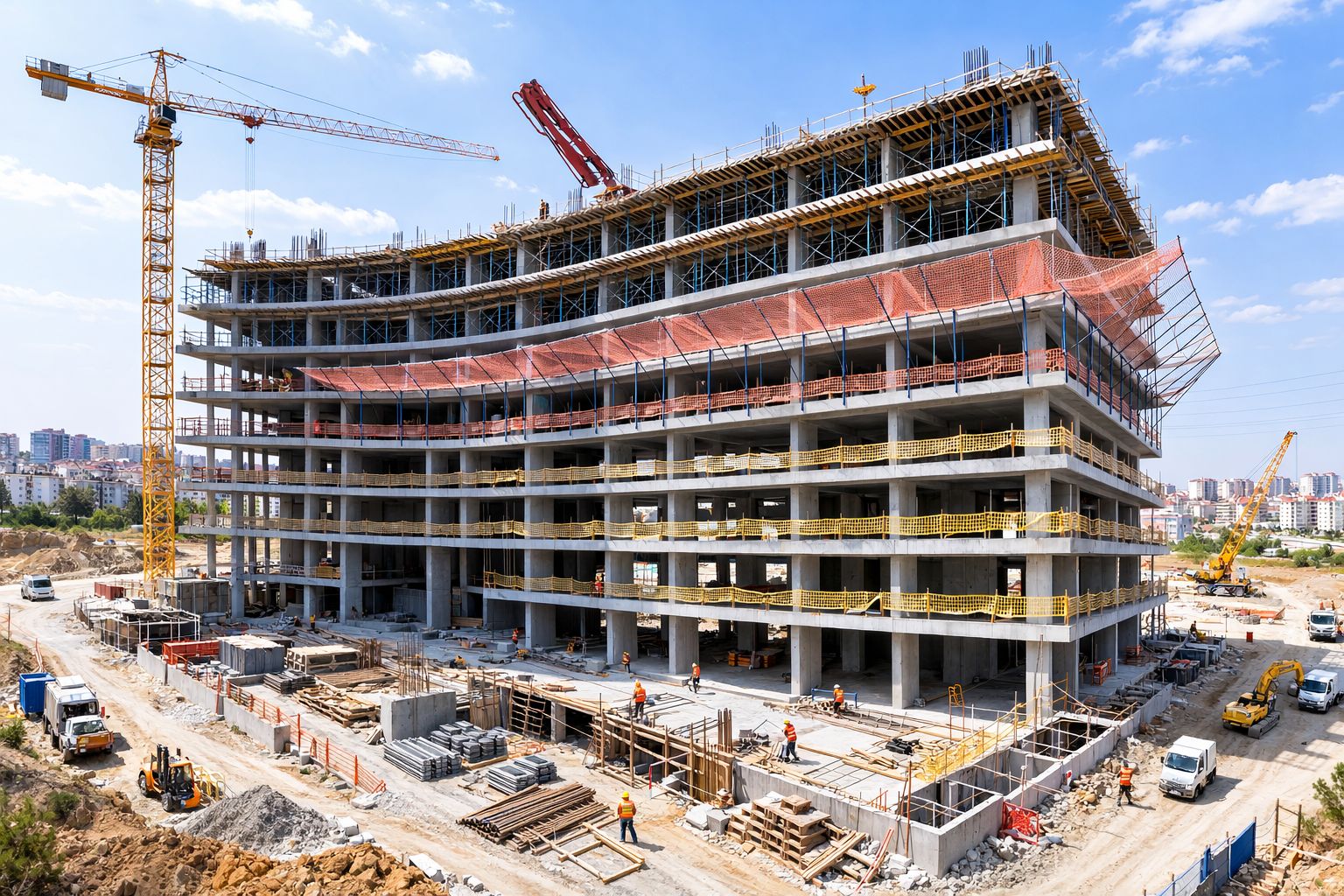

- Kaba inşaat süresince kat kenarları
- Kalıp ve iskele söküm çalışmaları
- Yaya yollarına ya da komşu parsellere bakan cepheler
- Cephe kaplama ve doğrama işleri
Doğru Kurulum

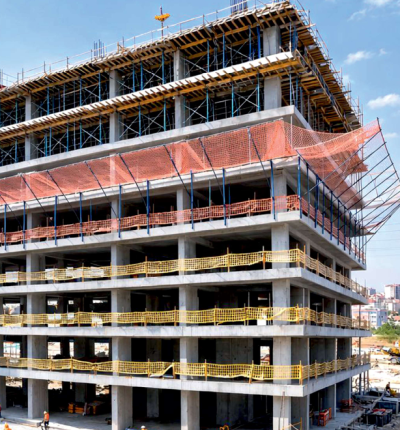

- Sistem, çalışılan katın iki ya da üç alt seviyesine kurulmalıdır.
- Konsollar en az 75 cm bindirmeli monte edilmelidir.
- Ağ, karabinalarla; yatay borular U sac bağlantı elemanlarıyla sabitlenmelidir.
- Döşemeye multi monti ile sabitleme yapılmadan sistem kullanılmamalıdır.
- İnşaat yükseldikçe sistem vinçle üst katlara taşınmalıdır.
Kontrol Talimatları
- Kurulum tamamlandıktan hemen sonra sistem denetlenmelidir.
- Kullanım süresince belirlenen aralıklarla düzenli kontroller yapılmalıdır.
- Sistemde herhangi bir değişiklik ya da ilave yapıldığında yeniden kontrol edilmelidir.
- Deprem, şiddetli rüzgâr ve benzeri olaylardan sonra ayrıntılı inceleme yapılmalıdır.
- Ağda biriken malzeme ve moloz düzenli olarak temizlenmelidir.
Sıkça Sorulan Sorular
Güvenlik ağı konsolu nedir?
Güvenlik ağı konsolu, bina cephesinden dışarı taşan çelik kollar arasına gerilmiş ağdan oluşan, yukarıdan düşen kişi ve malzemeyi yakalayan bir koruma sistemidir.
Hangi standarda uygundur?
Safenet'te kullanılan güvenlik ağı TS EN 1263 standardına uygundur.
Kaç kat aşağıya kurulur?
Safenet, çalışılan katın iki ya da üç alt seviyesine kurulur; inşaat yükseldikçe vinçle üst katlara taşınır.
Cepheden ne kadar dışarı taşar?
Konsollar cepheden standart olarak 4,00 m çıkma yapar; standart genişlikler 300, 400 ve 600 cm'dir. Farklı ölçüler projeye göre tasarlanabilir.
Küçük malzemeler de tutulur mu?
Evet. 100 × 100 mm gözlü güvenlik ağının üzerine 20 × 20 mm gözlü malzeme filesi serilir; böylece küçük parçalar da yakalanır.
